Байпасный роликовый уровнемер MBSK (KOBOLD)
Документация:
Основные характеристики
| Материал | Нержавеющая сталь |
| Диапазон измерения | 300 - 6 000 мм (свыше 6 000 мм - составной) |
| tmax | 400 °C |
| Pmax | PN 100 |
| Соединение | DIN - /ANSI -фланец , R-/NPT-резьба |
| Точность | ±1 мм (трансмиттер) |
Уровнемеры предназначены исключительно для регистрации уровня в сообщающемся резервуаре и могут оснащаться дополнительной аппаратурой, устанавливаемой отдельно, такой как, к примеру, электромагнитные переключатели или дистанционный дисплей.
Простая, надежная и не требующая технического обслуживания конструкция изделия обеспечивает высокую эксплуатационную надежность.
Большая шкала, изготовленная из пластика и закрепленная на U-образном профиле из нержавеющей стали, с делениями на сантиметры и дециметры. При предполагаемой температуре измеряемой среды > 150°C и < 40°C шкала изготавливается из нержавеющей стали.
Благодаря свободно перемещающемуся поплавку изделие практически невосприимчиво к загрязнениям.
Принцип работы

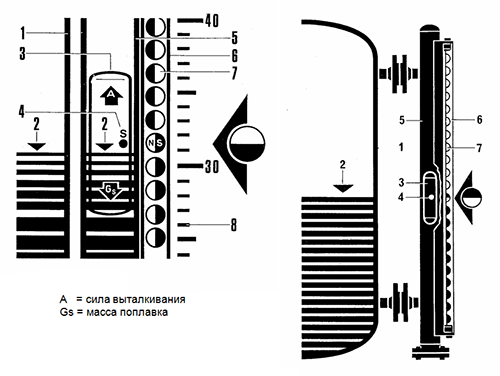

Устойчивый к давлению поплавок (3) устанавливается в устойчивую к давлению трубку (5), которая монтируется на резервуар (1) в качестве сообщающегося сосуда. Вследствие воздействия выталкивающей силы «А» поплавок перемещается в вертикальной плоскости вслед за уровнем жидкой среды (2) в резервуаре или патрубке. Высота положения поплавка служит мерой уровня жидкой среды и передается на красные и белые индикаторные шарики с встроенными направляющими магнитами (7), которые, в результате воздействия магнитной направляющей системы (4), встроенной в поплавок, горизонтально вращаются в индикаторной трубке (6). Полюсы магнитов в поплавке расположены так, что направляющие магниты (7) сцепляются даже при вращении поплавка или быстром изменении уровня жидкой среды.
Столбик красных индикаторных шариков является мерой уровня жидкой среды в резервуаре и регистрируется на более масштабной шкале (8) в сантиметрах и дециметрах.
Модель MBSK***
Поплавок, изготовленный из 1.4571, PN16
| Плотность [г/см3] |
Размер C [мм] |
Габаритная длина L [мм] |
Масса [г] |
|---|---|---|---|
| 1,21 ... 1,67 | 140 | 130 | 92 |
| 1,03 ... 1,21 | 175 | 160 | 102 |
| 0,90 ... 1,03 | 210 | 200 | 116 |
| 0,81 ... 0,90 | 260 | 250 | 137 |
| 0,75 ... 0,81 | 320 | 300 | 156 |
| 0,70 ... 0,75 | 380 | 360 | 181 |
Диапазоны плотностей соответствуют измеренной погрешности в ± 10 мм.
Модель MBSK1***
Поплавок, изготовленный из 1.4571, PN40
| Плотность [г/см3] |
Размер C [мм] |
Габаритная длина L [мм] |
Масса [г] |
|---|---|---|---|
| 1,32 ... 1,67 | 160 | 150 | 101 |
| 1,10 ... 1,31 | 190 | 180 | 111 |
| 0,97 ... 1,09 | 230 | 220 | 128 |
| 0,87 ... 0,96 | 270 | 260 | 144 |
| 0,80 ... 0,86 | 340 | 320 | 171 |
| 0,74 ... 0,79 | 420 | 400 | 208 |
Диапазоны плотностей соответствуют измеренной погрешности в ± 10 мм.
Поплавок, изготовленный из титана, PN40
| Плотность [g/cm3) |
Показатель C [мм] |
Габаритная длина L [мм] |
Масса [г] |
|---|---|---|---|
| 1,09 ... 1,43 | 140 | 130 | 73 |
| 0,89 ... 1,08 | 170 | 160 | 82 |
| 0,75 ... 0,88 | 210 | 200 | 93 |
| 0,66 ... 0,74 | 250 | 240 | 104 |
| 0,60 ... 0,65 | 310 | 290 | 117 |
| 0,55 ... 0,59 | 370 | 350 | 133 |
| 0,51 ... 0,54 | 440 | 420 | 153 |
| 0,48 ... 0,50 | 520 | 500 | 175 |
Диапазоны плотностей соответствуют измеренной погрешности в ± 10 мм.
Данные по поплавкам других исполнений и соответствующие значения рабочего давления предоставляются по требованию заказчика.
Габаритные размеры
Комплект поставки
Изделие поставляется в частично собранном виде и состоит из следующих элементов:
- Трубка (сосуд с поплавком)
- Индикатор (встроен)
- Поплавок
- Направляющий магнит (отдельно)
- Инструкция по монтажу и эксплуатации
- Трансмиссионный шток (только модель MBSK.120)
- Заглушка торцевого фланца (фланец, при помощи которого снимается поплавок)
По требованию заказчика отдельно поставляются:
- Контактные устройства
- Запорные, дренажные и спускные клапаны
