Волноводно-радарный уровнемер NGM (KOBOLD)

NGM Волноводно-радарный уровнемер
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Волноводно-радарный уровнемер NGM: Руководство по эксплуатации
Волноводно-радарный уровнемер NGM: Руководство по эксплуатации
Размер файла: 1.4 MБ

В изделии NGM используется технология рефлектометрии промежутков времени (TDR), также известная как микроволновый или волноводно-радарный принцип измерения, который заключается в прохождении низкоэнергетических и высокочастотных электромагнитных импульсов, генерируемых электронными схемами датчика, вдоль сенсорного зонда, погруженного в жидкую или твердую измеряемую среду.

При контакте импульсов с поверхностью измеряемой среды, часть энергии импульса отражается и передается обратно вверх по сенсорному зонду к электронным схемам, определяющим уровень на основании разности во времени прохождения отраженных импульсов. Полученные данные измерения преобразуются в аналоговый выходной сигнал, передаваемый в диапазоне 4-20 мА, или конвертируются в сигнал на свободно программируемом коммутационном выходе.

Технические характеристики

  Цельный зонд Зонд с проволочным тросом Коаксиальный зонд
Диаметр зонда 6 мм 4 мм 17.2 мм
Максимальная нагрузка Боковая: 6 Нм = 0,2 кг на 3 м Растягивающая: 5 кН Боковая: 100 Нм = 4.67 кг на 6 м
Длина зонда L 100…3000 мм 1000…20,000 мм 100…6000 мм (стандартное исполнение_)
100…1000 мм (высокотемпературное исполнение)
Диэлектрическая постоянная >1.8 >1.8 >1.4
Вязкость (сП) <5000 <5000 <500
Температура измеряемой среды, стандартное исполнение -40...+150°C (без PTFE)
-15...+100°C (с прокладкой PTFE)
-40...+150°C -40...+130°C (уплотнительное кольцо EPDM)
-15...+150°C (уплотнительное кольцо FKM)
Высокотемпературное исполнение -200...+250°C (уплотнительное кольцо NBR)
-150...+250°C (уплотнительное кольцо FKM)
Отсутствует -200...+250°C (уплотнительное кольцо NBR)
-150...+250°C (уплотнительное кольцо FKM)
Материалы, подверженные воздействию атмосферы резервуара 1.4571/316 Ti, PEEK Стандартное исполнение PTFE, уплотнительное кольцо (смотрите код заказа), (прокладка PTFE)
1.4571/316 Ti, PEEK, PTFE Уплотнительное кольцо (смотрите код заказа), (высокотемпературное исполнение)
В обоих случаях в дополнение прокладка Klinger SIL® C-4400 на соединительную резьбу, толщина 2 мм
1.4401/316, PEEK
В дополнение прокладка Klinger SIL® C-4400 на соединительную резьбу, толщина 2 мм
1.4404/316 L, PEEK, уплотнительное кольцо (смотрите код заказа), (стандартное исполнение)
1.4404/316 L, PEEK, PTFE, уплотнительное кольцо (смотрите код заказа), (высокотемпературное исполнение)
В обоих случаях в дополнение прокладка Klinger SIL® C-4400 на соединительную резьбу, толщина 2 мм



Параметр Значение
Принцип измерения волноводно-радарный (GWR)
Монтажное положение вертикальное
Температура окружающей среды -25...+80°C
Температура хранения -40...+85°C
Максимальное давление -1...+40 бар (за исключением NGM-19:0...4 бар)
Точность* ±3 мм или 0.03 % от измеренного й дистанции
Повторяемость* < 2 мм
Разрешающая способность*: < 1 мм
*Исходное условие: ?r = 80, вода, Ø резервуара 1 м, металлический фланец Ду200
Скорость изменения уровня < 1000 мм/сек
Удельная проводимость среды без ограничений
Плотность среды без ограничений
Технологическое соединение резьба или фланец, смотрите код заказа
Интерфейс (напр. масло на поверхности воды): слой масла толщиной < 70 мм на поверхности воды не распознается датчиком; в этом случае датчик регистрирует положение уровня воды немного ниже фактического. При наличии слоя масла толщиной > 70 мм на поверхности воды, датчик распознает общий уровень, включая слой масла, согласно техническим характеристикам.

Материалы

Корпус: сплав алюминия с эпоксидным покрытием, предохранительной цепочкой и луженым винтом заземления 1.4301/SS304 Вариант под заказ: нержавеющая сталь 1.4401/SS316

Уплотнительное кольцо: NGM стержневой/с проволочным тросом: нет NGM коаксиальный: FKM или EPDM NGM высокотемпературный: NBR или FKM

Масса:
Корпус, включая электронику: 720 г
Корпус из нержавеющей стали, включая электронику: 1340 г
Соединение ¾ (коаксиальный): 350 г
Стержневой зонд 1 м: 230 г
Зонд с проволочным тросом 1 м: 66 г + 380 г балластный груз
Коаксиальный зонд 1м: 540 г + 130 г (attachment kit)
Охладительная насадка для Высокотемпературных исполнений: 900 г

Электротехнические данные

Параметр Значение
Напряжение питания 12...30 В постоянного тока (защита от обратной полярности < 50 мА) 4-х проводная схема
Выход 4...20 мА (программируемый при помощи HART® модема)
Общая нагрузка < 500 Ω + сопротивление нагрузки примерно 250 Ω
Время отклика 0.5 сек [по умолчанию], 2 сек, 5 сек (на выбор)
Температурный дрейф < 0.2 мм/изменение K в окружающей среде
Коммутационный выход DC PNP (активный) NC [по умолчанию] или NO (с защитой от коротких замыканий)
Ток нагрузки < 200 мА
Напряжение сигнала ВЫСОКОЕ напряжение питания – 2 В
Напряжение сигнала НИЗКОЕ 0 В...1 В
Время отклика < 100 мс
Потребление тока < 50 мА при 24 В постоянного тока (без нагрузки)
Пусковой период < 6 сек
Кабельные соединители клеммная колодка для кабелей 0.5...2 мм2
Кабельный ввод 2 x M20 x 1.5
Класс защиты IP68

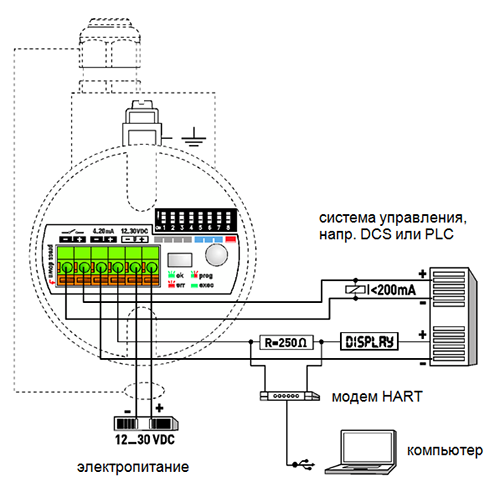

NGM схема электрических соединений

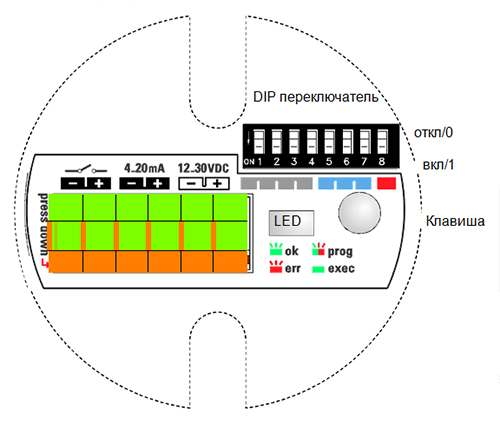

Элементы управления:

Элементы управления NGM

Базовые настройки изделия осуществляются при помощи элементов управления, расположенных непосредственно на изделии NGM: DIP переключателя, клавиши и светодиода для визуального отображения процесса настройки. Все настройки, необходимые для полного функционирования изделия NGM, осуществляются непосредственно при помощи элементов управления, или же изделие предварительно полностью настраивается на заводе-изготовителе.

Все три элемента управления заключены в черный пластиковый цилиндр внутри корпуса.

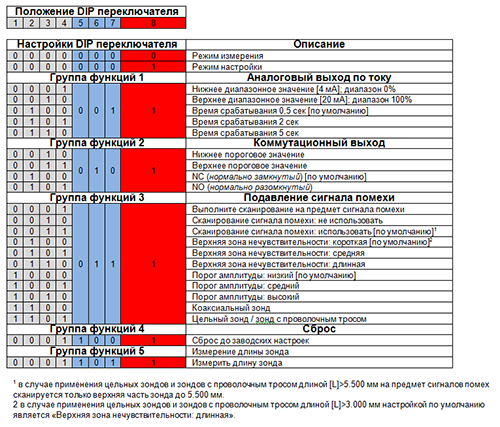

Положение DIP-переключателей

Габаритные размеры

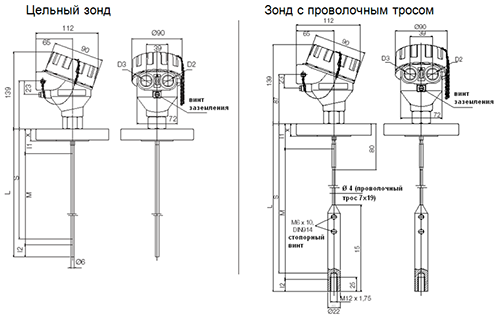

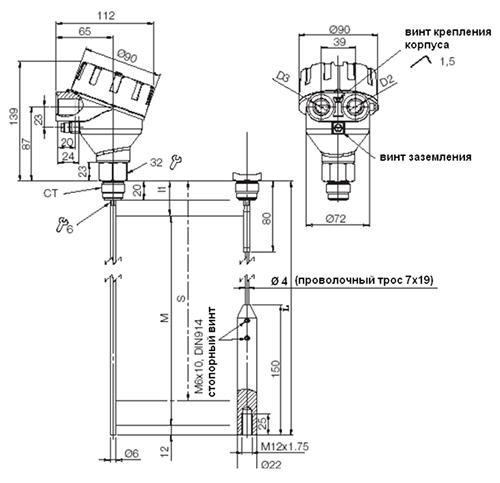

NGM-12.../NGM-42... с резьбовым соединением Цельный зонд/зонд с проволочным тросом Температура при стандартных условиях эксплуатации

NGM-12..., NGM-42... с резьбовым соединением

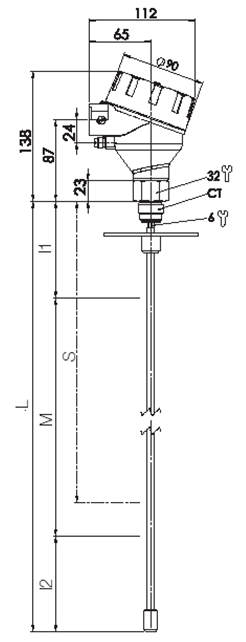

NGM-12.../NGM-42... с фланцевым соединением

NGM-12..., NGM-42... с фланцевым соединением

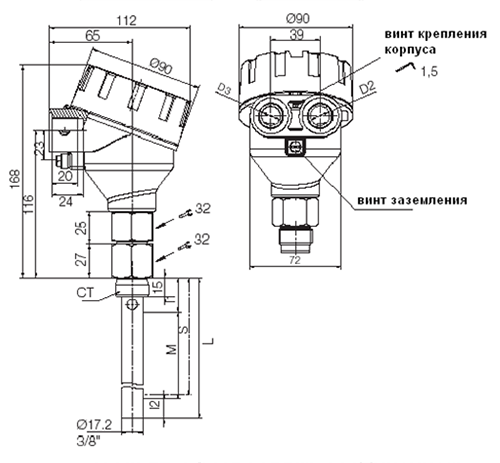

NGM-22 с резьбовым соединением

NGM-22 с резьбовым соединением

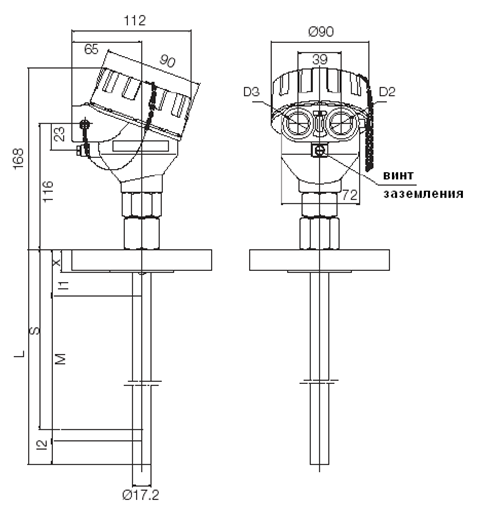

NGM-22… с фланцевым соединением

NGM-22… с фланцевым соединением

NGM-19… с фланцевым соединением

NGM-19… с фланцевым соединением

NGM-19… с резьбовым соединением

NGM-19… с резьбовым соединением

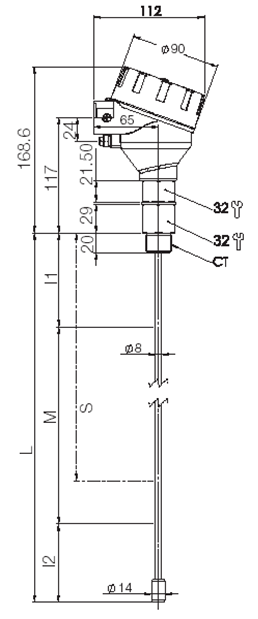

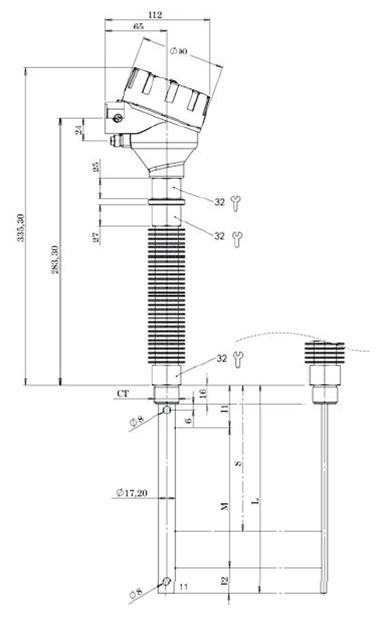

NGM-8…/NGM-9… с резьбовым соединением (высокотемпературное исполнение)

NGM-8…, NGM-9… с резьбовым соединением (высокотемпературное исполнение)

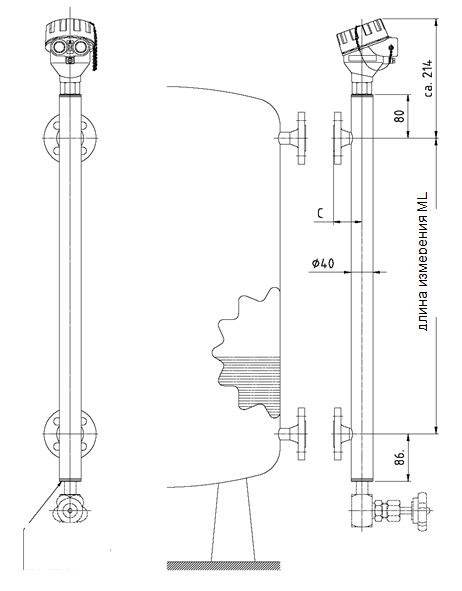

NGM, монтируемый в перепускном патрубке, вариант B

NGM, монтируемый в перепускном патрубке, вариант B

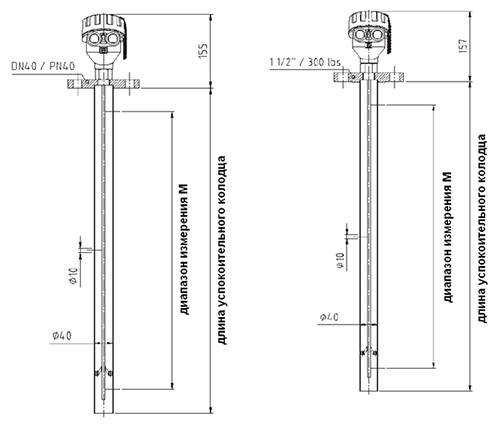

NGM, устанавливаемый сверху успокоительного колодца, вариант S

NGM, устанавливаемый сверху успокоительного колодца, вариант S

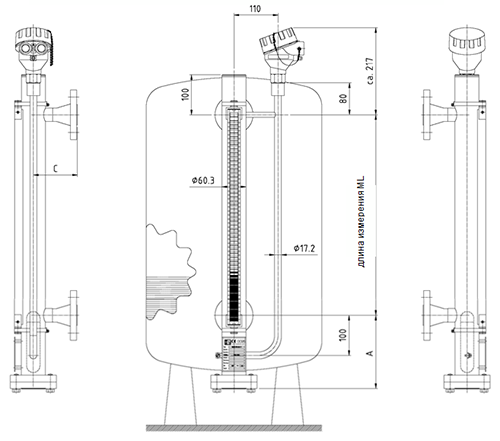

NGM, устанавливаемый в перепускном патрубке и оснащенный дисплеем (дублирующий измерительный процесс), вариант К

NGM, устанавливаемый в перепускном патрубке и оснащенный дисплеем (дублирующий измерительный процесс), вариант К

Коды заказа

Информация о заказе (например: NGM-1200 G5 A40)

Модель Материал (зонд / уплотнительное кольцо) Соединение Выход Нестандартный вариант
NGM-1 Стержневой зонд 200=нержавеющая сталь, PEEK/без уплотнительного кольца
900=нержавеющая сталь, покрытие PEEK/FKM PTFE
G5 = G¾ наружная
N5 = ¾ NPT наружная
F8 = DN40 / PN 40 B1, фланец 316L EN1092-1
F9 = DN 50 / PN 40 B1, фланец 316L EN1092-1
FB = DN 80 / PN 0 B1, фланец 316L EN1092-1
FC = DN 100 / PN16 B1, фланец 316L EN1092-1
A8 = 1 ½ 150 фунтов, RF, фланец 316/316L ANSI B16.5
A9 = 2 150 фунтов, RF, фланец 316/316L ANSI B16.5
AB = 3 150 фунтов, RF, фланец 316/316L ANSI B16.5
AC = 4 150 фунтов, RF, фланец 316/316L ANSI B16.5
XX = специальное исполнение (укажите в письменной форме)
A4 = 4…20 мА, PNP
E4 = 4…20 мА, PNP, ATEX- Ausführung
0 = отсутствует
B1 = монтируется на байпассе
S2 = монтируется на успокоительном колодце
K3 = оборудован байпассами и дисплеем
Y = специальное исполнение (укажите в письменной форме)
NGM-8 Стержневой зонд, высокотемпературное исполнение 210=нержавеющая сталь, PEEK/NBR
220=нержавеющая сталь, PEEK/FKM
NGM-2 Коаксиальный зонд 230=нержавеющая сталь, PEEK/EPDM
220=нержавеющая сталь, PEEK/FKM
NGM-9 Коаксиальный зонд, высокотемпературное исполнение 210=нержавеющая сталь, PEEK/NBR
220=нержавеющая сталь, PEEK/FKM
NGM-4 Зонд с проволочным зондом Ø 4 мм (легкие сыпучие среды) 200=нержавеющая сталь, PEEK/без уплотнительного кольца

1) Техническая спецификация байпассов, смотрите листок технических данных NBK-M
2) Укажите длину зонда L и длину успокоительного колодца (в мм) в письменной форме
3) Техническая спецификация байпассов, смотрите листок технических данных NBK

Примечание: при размещении заказа укажите длину зонда L в письменной форме

Комплект поставки

Стандартный комплект поставки включает:

  • Волноводно-радарный уровнемер модели: NGM;
  • Инструкцию по эксплуатации.
