Ультразвуковой датчик уровня NEO-5003 (KOBOLD)

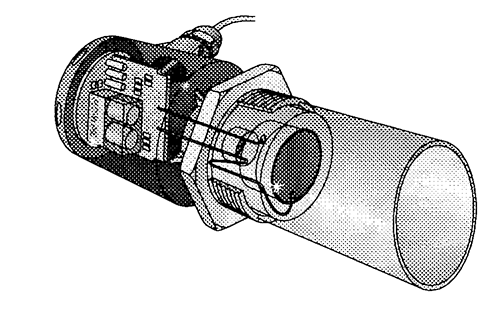

Ультразвуковой датчик уровня KOBOLD EchoKing ™ NEO-5003 работает по принципу разности продолжительности цикла генерации и приема сигнала. Ультразвуковая волна, генерируемая на контактной поверхности датчика, пульсирует с частотой восемь раз в секунду. Волна отражается от технологической среды и возвращается к датчику. Микропроцессорная электронная аппаратура измеряет время между генерацией и приемом сигнала и преобразует эту величину в расстояние между датчиком и технологической средой. Такая технология обеспечивает высокую точность измерений без непосредственного контакта с измеряемой средой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений | от 0.5 до 24.5 футов |
| Точность измерений | ± 0.25% от диапазона (воздушная среда) |
| Разрешающая способность | 0.125" (3 мм) |
| Частота импульсов | 50 кГц |
| Частота повторения импульсов | 8 импульсов в секунду |
| Зона нечувствительности | 6" минимум от поверхности датчика |
| Тип дисплея | 4-х сегментный светодиодный индикатор |
| Единицы измерения | дюймы или сантиметры |
| Калибровка / программирование | посредством нажимных клавиш |
| Отказоустойчивость | реле возвращается в безопасное положение |
| Температурные характеристики | от -40° до 140° F; (от -20° до 60° C) |
| Температурная компенсация | автоматическая компенсация в пределах всего диапазона |
| Номинальные значения давления | 30 psi (фунтов на квадратный дюйм) при 25 °C, номинальные значения понижаются при 1.667 psi на °C выше 25°C |
| Размер фитинга | 2” NPT (нормальная трубная резьба) |
| Материал конструкции датчика | поливинилиденфторид (PVDF) |
| Электрические характеристики: | |
| Степень защиты корпуса | NEMA 4X / IP65 |
| Материал корпуса | полипропилен |
| Напряжение питания | 14-36 В постоянного тока |
| Потребление тока | 200 мА |
| Выходной сигнал | 4-20 мА |
| Выходное реле | Программируется на сигнализацию изменения уровня, управление закачкой/откачкой или потерю предупредительного сигнала |
| Номинальные характеристики выходного реле | 250 В переменного тока, 10 ампер, 1/2 hp, SPDT (однополюсное на два направления) |

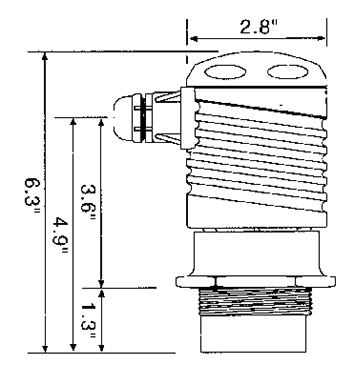

Габаритные размеры
Механическое присоединение

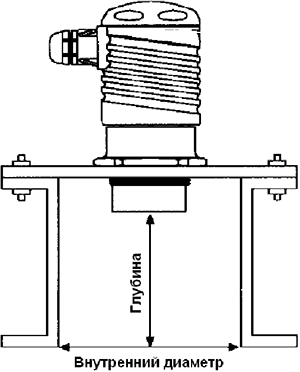

Если NEO устанавливается так, что контактная поверхность датчика «утапливается» в фитинге или фланце, а не на одном уровне с крышкой резервуара, руководствуйтесь данными, приведенными на схематическом изображении. При внутреннем диаметре менее 3", не утапливайте изделие NEO на более чем 1” для лучших результатов измерений.
| Внутренний диаметр при «утопленном» монтаже (дюймы) | Максимальная глубина монтажа (дюймы) |
|---|---|
| 3 | 3 |
| 4 | 7 |
| 5 | 11 |
| 6 | 15 |
| 7 | 19 |
| 8 | 26 |

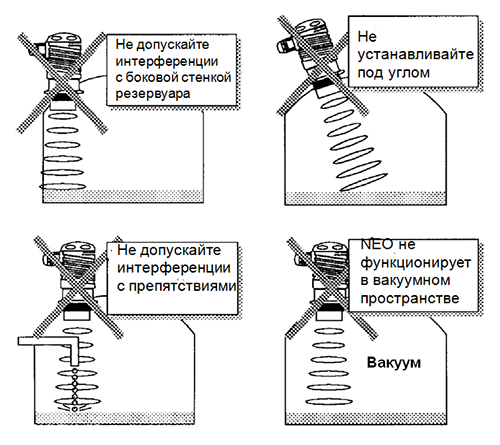

Монтажное положение ультразвукового датчика должно исключать возможность интерференции ультразвукового луча с боковой стенкой резервуара. Изделие устанавливается так, чтобы конусообразный луч не интерферировал с препятствиями в резервуаре, такими как трубы, патрубки, лестницы и т.д. Не устанавливайте изделие под углом (то есть датчик NEO устанавливается перпендикулярно поверхности измеряемой среды). Датчик NEO не функционирует в вакуумном пространстве.

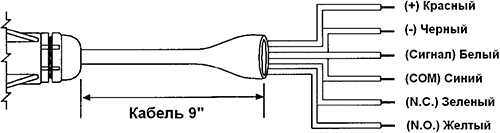

Электрическое присоединение

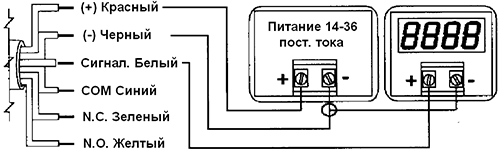

Подключение к токовому контуру, датчик уровня NEO-5004
Подключение к токовому контуру, датчик уровня NEO-5003

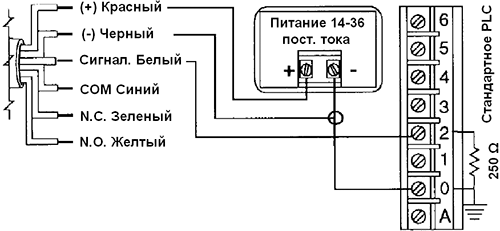

Подключение NEO к PLC

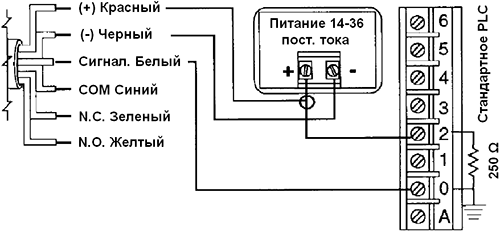

Подключение к PLC, NEO-5004
