Расходомер турбинный DRB (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Расходомер турбинный DRB: Руководство по эксплуатации
Размер файла: 483.2 КБ
Основные характеристики
| Материал | Алюминий-бронза, нержавеющая сталь |
| Вода | 5 - 30 л/мин ... 50 - 750 л/мин |
| tmax | 80 °C |
| pmax | 16 бар |
| Соединение | G 1/2 ... 3, 1/2 ... 3 NPT внутр. резьба, приварная муфта DN 25 ... 80 |
| Точность | ± 3 % от полной шкалы |
Расходомер модели DRB фирмы Коболд используется для измерения и контроля расхода жидкости. Прибор работает на основе широко известного принципа гребного колеса.
Четырехлопастное гребное колесо радиально удерживается высококачественным сапфировым подшипником. Сенсор поставляется в готовом для установки виде с трубопроводной арматурой или с наварными патрубками. Гребное колесо приводится в действие текущей средой. По краям лопастей герметично встроенны магниты. Магниты вырабатывают электрические импульсы в датчике на эффекте Холла, установленном вне зоны потока жидкости. Для контроля и визуального представления данных по объемному расходу могут использоваться различные модули электроники.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения: | 50-30...50-750 л/мин воды |
| Точность измерения: | ±3% F.S. |
| Температура измеряемой жидкости: | макс. 80 °C |
| Температура окружающей среды: | макс. 80 °C |
| Рабочее давление: | макс. 16 бар / 20 °C |
| Максимальные потери давления: | DRB-...05: 0.05 бар |
| DRB-...10. DRB-..15: 0.03 бар | |
| DRB-...20: 0.04 бар | |
| DRB-...25: 0.02 бар | |
| DRB-...30: 0.01 бар | |
| Электрическая защита: | IP65 (Международная классификация степеней защиты) |
| Материал: | |
| Корпус: | Алюминий, бронза |
| Нержавеющая сталь 1.4581 | |
| Уплотнения: | Алюминий, бронза; исполнение: |
| NBR | |
| Нержавеющая сталь, исполнение: | |
| FPM | |
| Колесо турбинки: | PVDF (поливинилиденфторид) |
| Ось: | Твердый сплав |
| Подшипники: | Керамика |
| Измерительная электроника | |
| Частотный выход | |
| Питающее напряжение: | 12 - 28 В постоянного тока |
| Предельно допустимый ток: | 10 мА |
| Импульсный выход: | PNP, разомкнутый коллектор, макс. 25 мА |
| Электрическое соединение: | Соединительный разъем M12x1 |
| Частотный выход с делителем частоты | |
| Питающее напряжение: | 24 В постоянного тока ± 20% |
| Предельно допустимый ток: | 15 мА |
| Импульсный выход: | PNP, разомкнутый коллектор, макс. 25 мА |
| Электрическое соединение: | Разъем M12x1 |
| Коэффициент деления: | 1...1/128, заводская настройка |
| Аналоговый выход (опция) | |
| Питающее напряжение: | 24 В постоянного тока ± 20% |
| Выход: | 0-20 мА или 4-20 мА, двухпроводной или трехпроводной |
| Предельно допустимая нагрузка: | 500 Ом |
| Электрическое соединение: | Разъем M12x1 или DIN 43 650 |
| Опция: | Съемный дисплей (только для разъема DIN 43 650 и двухпроводного разъема) |
| Компактная электроника | |
| Дисплей: | 3-знаковыйцифровой LED (светодиодный индикатор) |
| Аналоговый выход: | (0)4 -20мА настраиваемый, макс. 500 Q |
| Коммутационные выходы: | 1 (2) полупроводник PNP or NPN, заводская настройка |
| Работа контактов: | Контакт N/C / N/O, программируемый |
| Настройка: | с помощью двух кнопок |
| Питание: | 24 В постоянного тока ± 20%, трехпроводной вариант |
| Электрическое соединение: | Соединительный разъем M12x1 |
| Стрелочная индикация с аналоговым выходом | |
| Корпус: | Алюминий |
| Дисплей: | Стрелочная индикация, 240° |
| Питающее напряжение: | 24 В постоянного тока ± 20% |
| Выход: | 0-20 мА или 4-20 мА / 0-10 В трехпроводной |
| Предельно допустимая нагрузка: | 250 Ом |
| Электрическое соединение: | Разъем M12x1 |
| Электроника ADI | |
| Дисплей: | Гистограмма, 3.5-знаковый цифровой или комбинированный дисплей |
| Аналоговый выход: | 4-20 мА |
| Два коммутационных выхода: | релейный/переключающий контакт макс. 115/230 В переменного тока, 5 A активной нагрузки макс. 30 В постоянного тока/5 A Опция с 2 разомкнутыми коллекторами 5-50 В постоянного тока, 1суммарный= 50 мА |
| Настройка: | с помощью трех кнопок |
| Электропитание: | 230/115/48/24 В переменного тока, 24 В постоянного тока |
| Электрическое соединение: | Подключаемая с помощью PG (пиролитический графит) кабельной муфты съемная клеммная колодка |
Габаритные размеры

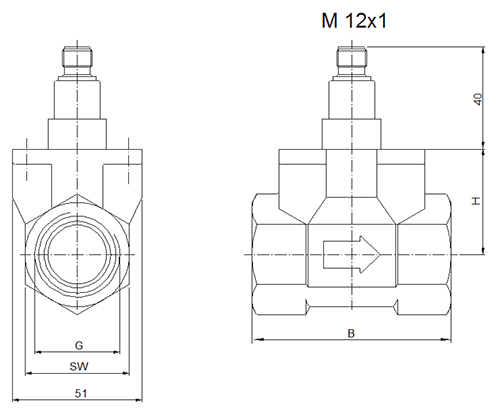

Модель: DRB-...L3.. / DRB- F.. (с аналоговым выходом):

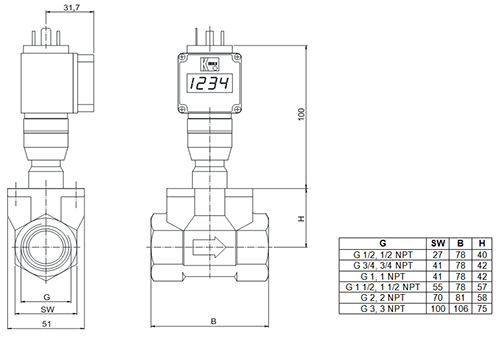

Модель: DRB-..L4.. (с аналоговым выходом и поставляемым по заказу съемным дисплеем):
Модель: DRB-..C.. (с компактной электроникой):

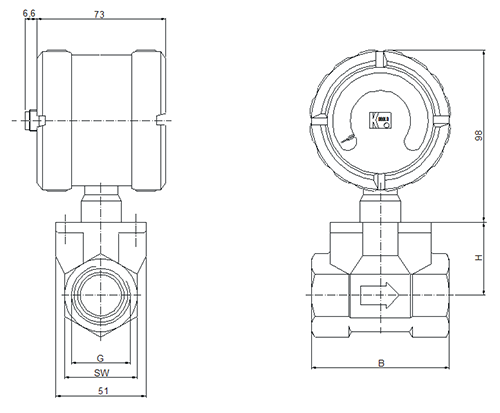

Модель: DRB-..Z.. (с стрелочной индикацией):
Модель: DRB-..B,..D,..K,..A.. с электроникой ADI
Код заказа
Например: DRB-1105 G4 F300
| С трубопроводной арматурой | Вычислительная электроника Частотный выход ..F300= Частотный выход, разъем M12x1 ..F320= Частотный делитель 1:2, разъем M12x1 ..F340= Частотный делитель 1:4, разъем M12x1 ..F390= Частотный делитель 1…1/128, разъем M12x1 Аналоговый выход ..L303= 0-20 мА выход, трехпроводной, разъем M12x1 ..L342= 4-20 мА выход, двухпроводной, разъем M12x1 ..L343= 4-20 мА выход, трехпроводной, разъем M12x1 ..L442= 4-20 мА выход, двухпроводной, разъем DIN 43 650 Компактная электроника* ..C30R= светодиодный дисплей, 2 разомкнутых коллектора, PNP, разъем M12x1 ..C30M= светодиодный дисплей, 2 разомкнутых коллектора, NPN, разъем M12x1 ..C34P= светодиодный дисплей, 4-20 мА, 1 разомкнутый коллектор, PNP, разъем M12x1 ..C34N= светодиодный дисплей, 4-20 мА, 1 разомкнутый коллектор, NPN, разъем M12x1 Стрелочная индикация, 240°* ..Z300= 240° стрелочная индикация, 0-20 мА, разъем M12x1 ..Z340= 240° стрелочная индикация, 4-20 мА, разъем M12x1 Электроника ADI* |
||||||||||
| Диапазон измерения макс. 3 м/с |
Расход жидкости макс. 10 м/с |
Модель | Соединение | ||||||||
| (л/мин воды) |
Приблиз. частота (Гц) f. s. |
(л/мин воды) | Материал алюминий, бронза |
Материал нерж. сталь |
Стандартная гаечная резьба | Специальная гаечная резьба | |||||
| 5-30 | 40 | 100 | DRB-1105.. | DRB-1205.. | ..G4..= G 1/2 | ..N4..= 1/2 NPT | |||||
| 10-50 | 40 | 180 | DRB-1110.. | DRB-1210.. | ..G5..= G 3/4 | ..N5..= 3/4 NPT | |||||
| 20-80 | 65 | 230 | DRB-1115.. | DRB-1215.. | ..G6..= G 1 | ..N6..= 1 NPT | |||||
| 25-250 | 85 | 600 | DRB-1120.. | DRB-1220.. | ..G8..= G 1 1/2 | ..N8..= 1 1/2 NPT | |||||
| 30-350 | 80 | 1000 | DRB-1125.. | DRB-1225.. | ..G9..= G 2 | ..N9..= 2 NPT | |||||
| 50-750 | 70 | 1600 | DRB-1130.. | DRB-1230.. | ..GB..= G 3 | ..NB..= 3 NPT | |||||
|
С установкой переходника не применяется с компактной или ADI электроникой |
|||||||||||
| Диап. измер (м/с) |
Приблиз. частота (Гц) при макс. значании |
Макс. расход жидкости (м/с) |
Модель | Соединение для труб с номинальным размером ..W6.. = Ду 25 ..W8.. = Ду 40 / Ду 50 ..WB.. = Ду 80 |
|||||||
| Материалалюминий, бронза |
Материал нерж. сталь |
Дисплей | Питание | Выход | Контакты | ||||||
| 0.7-3 0.3-3 0.3-3 0.2-3 |
50 (при Ду 25) 85 (при Ду 40) 80 (при Ду 50) 70 (при Ду 80) |
10 | --- | DRB-1200.. | B..= гистограмма D..= цифровой K..= гистограмма/ цифровой дисплей A..= пакетная система |
..0= 230 Впер.тока ..4= 115 Впер.тока ..1= 48 Впер.тока ..2= 24 Впер.тока ..3= 24 Впер.тока |
..0= отсутст. ..F= делимая частота** ..1= 0-10 В ..2= 0-20 мА ..4= 4-20 мА |
..0= отсутст. ..2= 2 переключ. контакта ..6= 2 разомкнутых коллектора |
|||
*Пожалуйста, укажите направление потока в письменной форме . **Только для электроники ADI-K
Комплект поставки
Стандартный комплект поставки включает:
- Расходомер турбинного типа, модель: DRB;
- Инструкция по эксплуатации.
