Расходомер турбинный EDM (KOBOLD)
Документация:
Основные характеристики
| Материал | Нейлон, нержавеющая сталь, латунь |
| Вода | 4 - 40 л/мин ... 80 - 800 л/мин |
| tmax | 60 °C |
| pmax | 100 бар |
| Соединение | Rc 1/2 ... 2 внутренняя резьба |
| Точность | ± 1.5 % от полной шкалы |
Электронный расходомер/счетчик, модель EDM, многофункциональный прибор и может использоваться в различных целях. Встроенные заменяемые батареи позволяют работать независимо от источника внешнего напряжения. Расходомер модели EDM можно использовать для измерения не только воды, но и других жидкостей, так как он калибруется на месте.
Турбинка внутри прибора вращается со скоростью, которая пропорциональна скорости потока измеряемой жидкости. Ферритовые преобразователи, вмонтированные во вращающиеся лопасти, вырабатывают импульсы, которые индуктивно считываются, преобразуются электронным путем и выводятся на экран.
Особенности
- Автоматическое включение при наличии потока или ручной дисплей нажатием кнопки“Display/Дисплей”.
- Автоматическое выключение спустя четыре минуты после остановки потока. Внутренние функции продолжают выполняться.
- Знаки на ЖКД высотой 10 мм.
- 6-цифровая плавающая запятая.
- Заменяемые батареи (примерно 4000 рабочих часов) без потери данных (данные сохраняются в EEPROM).
- Локальный вывод на экран действительной скорости потока (FLOWRATE)
- Итог 1: (контрольная сумма) не сбрасывается.
- Итог 2: (частичная сумма) можно сбрасывать
- CAL A (КАЛ А): заводская калибровка, ее нельзя удалять, предназначена для жидкостей с крайне малой вязкостью (макс. 25 мм²/с)
- CAL B (КАЛ В): эксплуатационная калибровка (калибровка на месте) для жидкостей с вязкостью до макс. 200 мм²/с.
Механическое присоединение

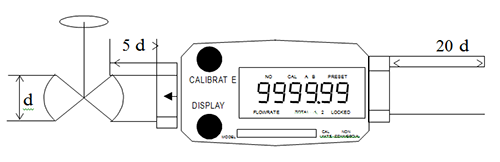

Модель EDM спроектирована для потока в одном направлении, это направление указано стрелкой на выходном отверстии турбинки и его следует учитывать при монтаже. Приборы имеют резьбовое присоединение 1”-ISO. Следовательно, рекомендуется соблюдать входной участок длиной 20 x d (20 диаметров) и выходной, равный 5 x d (5 диаметров).
Клапаны или контрольные клапаны необходимо устанавливать с выходной стороны прибора. Модель EDM можно монтировать в любом положении. Для достижения наилучшей точности EDM следует калибровать в установленном положении с наличием измеряемой жидкости; через определенные интервалы времени прибор нужно проверять. Устанавливайте модель на расстоянии, по меньшей мере, 15 см от электрических приборов.
Технические характеристики
EDM-4... Расходомер/счетчик
Номинальное давление: нейлон макс.10 бар, алюминий макс. 20 бар, нерж. сталь макс. 100 бар
Температура: -10 °C до +60 °C Тип защиты: IP65
Макс. скорость потока: 40% > величины полной шкалы
Потеря давления: max. 0,4 бар при максимальной скорости потока
Точность: ± 1,5 % полн. шкалы (стандартная калибровка);
± 1,0 % полн. шкалы для эксплуатац. калибровки
Воспроизводимость: ± 0,1%
Вязкость: макс. 200 мм²/с
Питание: две литиевые батареи
(примерно 4000 рабочих часов), заменяемые без потери данных

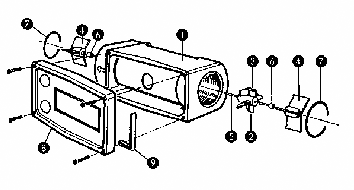

Материалы
| Алюминий | Нейлон | Нерж. сталь | ||
|---|---|---|---|---|
| Модель | EDM-4A.. | EDM-4N.. | EDM-4S.. | |
| 1 | Корпус | Алюминий | Нейлон | нерж.ст.4401 (316 SS) |
| 2 | Турбинка | Нейлон | Нейлон | PVDF |
| 3 | Импульс. генератор | Феррит | Феррит | Феррит |
| 4 | Опора | Нейлон | Нейлон | PVDF |
| 5 | Ось | Карбид вольфрама | Карбид вольфрама | Карбид вольфрама |
| 6 | Подшипники | Керамика | Керамика | Керамика |
| 7 | Стопорное кольцо | Нерж.ст 1.4401 (316 SS) | Нерж.ст 1.4401 (316 SS) | Нерж.ст. 1.4401 (316 SS) |
| 8 | Корпус эл. блока | Нейлон | Нейлон | Нейлон |
| 9 | Прокладка | Каучук | Каучук | Каучук |
| Макс. давление | 20 бар | 10 бар | 100 бар | |
| Макс.температура | -10 до+60 °C | -10 до+60 °C | -10 до+60 °C |
Габариты и масса
| Модель | Алюминий | Нейлон | Нерж. сталь |
|---|---|---|---|
| EDM-4A.. | EDM-4N.. | EDM-4S.. | |
|
Габариты (ДлxШирxВыс) |
102x64x51мм | 102x64x51мм Нейлон Феррит | 1/2“:110x50x55мм 1“:115x50x75мм 2“:160x85x100мм |
| Масса | 0.37 кг | 0.27 кг | 1/2“:1.0кг 1“:1.2кг 2“:3.0г |
Заказ деталей
| Диапазон измер. (вода) |
При-соединение | Номера заказа | ||
|---|---|---|---|---|
| Алюминий | Нейлон | Нерж. сталь | ||
| 4-40 л/мин | Rc ½ | - | - | EDM-4S13 |
| 8-80 л/мин | Rc ¾ | - | - | EDM-4S14 |
| 10-190 л/мин | Rc 1” (G 1)* | EDM-4A12 | EDM-4N12 | - |
| 20-200 л/мин | Rc 1” | - | - | EDM-4S15 |
| 40-400 л/мин | Rc 1 ½” | - | - | EDM-4S16 |
| 80-800 л/мин | Rc 2” | - | - | EDM-4S17 |
*G резьба с алюминиевым корпусом
Комплект поставки
Стандартная поставка включает:
- Электронный турбинный расходомер/счетчик, модель: EDM;
- Инструкция по эксплуатации.
