Расходомер турбинный TUR (KOBOLD)
Документация:
Основные характеристики
| Материал | ПВДФ, ПВХ |
| Вода | 0.2 - 5 м3/ч ... 2.5 - 100 м3/ч |
| tmax | 70 °C |
| pmax | 10 бар |
| Соединение | DN 25 ... 100 |
| Точность | ± 1 % от полной шкалы |
Приборы серии ТUR применяются при измерении потока жидкостей. Данные приборы имеют следующие выходные сигналы.
Импульсный выходной сигнал
Сигнал вращательного движения турбины с удельной частотой.
Аналоговый выходной сигнал
Для преобразования данных о потоке используется аналоговый выходной сигнал (DIN IEC 381) при 0-20мА, 4-20мА или 0-10 Вольт (смотрите в приложении).
Принцип работы
Прибор включает в себя толстостенную пластиковую трубу; вращающиеся PVC реборда (колеса), прикрепленные с обоих концов.
Входные и выходные опорные подшипники измерительного прибора помогают сократить турбулентность. Турбинное колесо со стержнем из мягкого железа приводится в движение текущей средой.
Металлические детали не соприкасаются со средой и, следовательно, защищены от коррозии. Опоры сапфировые и саморегулирующиеся.
Опоры сделаны из химически высокостойкого Вольфрам - карбидного материала и встроены в турбинное колесо. Вращение передается через встроенный импульсный передатчик, который не требует изоляции и не имеет механического соединения с турбинным колесом. Специальное электронное устройство преобразовывает вращение в импульсы.
Версия с интегральным преобразователем преобразовывает частотность в стандартный аналоговый сигнал. Как вариант, дополнительное внешнее электронное устройство вырабатывает импульсный сигнал, управляет дисплеем, позволяет ограничить контакт, или вырабатывает аналоговый выходной сигнал и обозначает уровень потока.
Технические характеристики
Точность измерения: ±1% f.s.
Степень вязкости: для маловязких средств
Максимальная рабочая температура: 600С (ПВХ версия)
700С (PVDF –поливинилиденфторид-версия)
Максимальное рабочее давление: PN 10
Класс защиты: IP 65
| ПВХ версия | PVDF версия | |
|---|---|---|
| (1) Сборка | ПВХ | PVDF (поливинилиденфторид) |
| (2) Несущая крестовая арматура | ПВХ | PVDF (поливинилиденфторид) |
| (3) Турбинное колесо | ПВХ | PVDF (поливинилиденфторид) |
| (4) Втулка подшипника | Сапфирные | Сапфирные |
| (5) Опорная ось | Сапфирные | Сапфирные |
| (6) Болты | Полиамид | PVDF (поливинилиденфторид) |
| (7) Кромка | ПВХ | PVDF (поливинилиденфторид) |
Частотный выход:
Электропитание : 24 Впост.т ±20%
Потребляемая мощность 15мА
Импульсный выход: PNP или NPN, макс. 400мА
Электрическое соединение: 2м ПВХ кабеля.
Передатчик:
Электроснабжение: 230Впер.т, 24 пер.т, 24Впост.т
Выход: 0-20мА, 4-20мА или 0-10 Впост.т, 4 - проводной
Макс. напряжение: 500?
Электрическое соединение: адаптер с кабельным соединением.
Компактная электроника:
Дисплей: 3-сегментный светодиодный индикатор
Аналоговый выход: (0)4 -20 мА, регулируемый, макс. 500 ?
Коммутационный выход: 1 (2) полупроводник PNP или NPN, заводская
установка
Контактный процесс: N/С/N/О соединение программируемое
Элементы настройки: 2 кнопки
Электроснабжение: 24 Впост.т ±20%, 3-проводная технология
Электрическое соединение: штекерный разъём М12х1
Стрелочный индикатор с аналоговым выходом:
Корпус: алюминий
Дисплей: магнитоэлектрический измерительный прибор,
дисплей 240°
Электроснабжение: 24 Впост.т ±20%
Выход: 0-20мА или 4-20мА, 3-проводной
Макс. напряжение: 250?
Электрическое соединение: штекерный соединитель М12х1
ТUR 10/04 Страница 9
ТUR
АDI электроника:
Дисплей: гистограмма, 3.5-сегментный, цифровой или
комбинированный дисплей, пакетная система
Аналоговый выход: 4-20мА
Два коммутационных выхода: релейные/переключающие контакты макс.115/230 Впер.т, 5А активная нагрузка макс. 30Впост.т/5А или 2 разомкнутых коллектора 5-50Впост.т lвсего = 50мА
Элементы настройки через 3 кнопки
Электроснабжение: 230/115/48/24 Впер.т, 24Впост.т
Электрическое соединение: съемная контактная группа PG- кабельный
клеммная колодка.

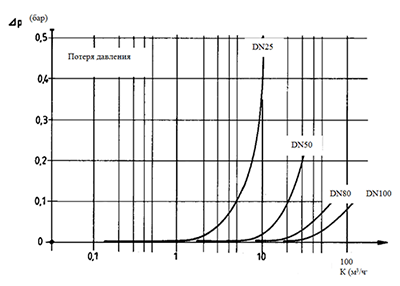

Диаграмма потерь давления

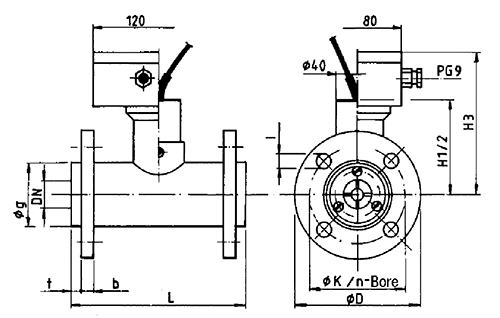

Габаритные размеры
| DN | b | D | g | H*2 | H*3 | К | L | n | l | t |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 15 | 115 | 58 | 87 | 127 | 85 | 160 | 4х | 14 | 9 |
| 50 | 20 | 165 | 88 | 100 | 140 | 125 | 200 | 4х | 18 | |
| 80 | 22 | 200 | 123 | 115 | 155 | 160 | 225 | 8х | 18 | |
| 100 | 22 | 220 | 145 | 125 | 165 | 180 | 250 | 8х | 18 |
*с PNP или NPN датчиками

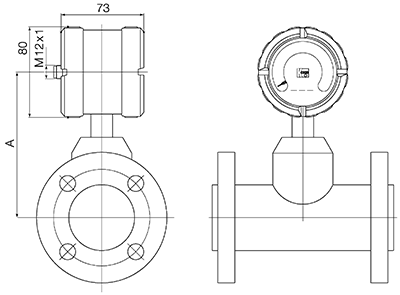

ТUR со стрелкой
| Описание | Размеры А |
|---|---|
| ТUR-..25 | 128 |
| ТUR-..50 | 141 |
| ТUR-..80 | 156 |
| ТUR-..10 | 166 |

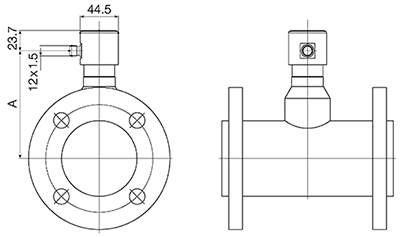

ТUR с соединением
| Описание | Размеры А |
|---|---|
| ТUR-..25 | 112 |
| ТUR-..50 | 125 |
| ТUR-..80 | 140 |
| ТUR-..10 | 150 |

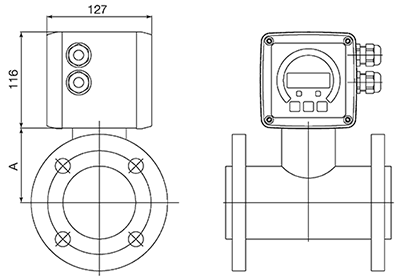

ТUR с ADI
| Описание | Размеры А |
|---|---|
| ТUR-..25 | 77 |
| ТUR-..50 | 90 |
| ТUR-..80 | 105 |
| ТUR-..10 | 115 |
Код заказа
(пример: ТUR-1025 N)
| Соединение PVC кромки NW | Диапазон измерения м 2/ч воды | Диапазон частотности Гц | Частота пульсации /литр |
Обозначение модели смачиваемых частей | Импульсный детектор | |
|---|---|---|---|---|---|---|
| 25 | 0.2-5.0 | 5.5-157 | 113 | ТUR-1025... | ТUR-1125… | …N импульсный индикатор, NPN, 24Впост.т, 3-проводной |
| 50 | 1.2-20.0 | 4.8-79.4 | 14.30 | ТUR-1050… | ТUR-1150… | |
| 80 | 2.0-80.0 | 2.7-106.4 | 4.79 | ТUR-1080… | ТUR-1180… | …P, импульсный индикатор, PNP, 24Впт, 3-проводной |
| 100 | 2.5-100.0 | 2.1-82.2 | 2.96 | ТUR-1010… | ТUR-1110… | |
Комплект поставки
Стандартный комплект поставки включает:
- Расходомер турбинного типа модели: TUR
- Инструкции по применению.
