Расходомер турбинный TUV (KOBOLD)

TUV Расходомер турбинный
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Расходомер турбинный TUV: Руководство по эксплуатации
Расходомер турбинный TUV: Руководство по эксплуатации
Размер файла: 483 КБ

Основные характеристики

Материал Нержавеющая сталь
Вода 0.3 - 1.5 л/мин ... 35 - 400 л/мин
tmax 350 °C
pmax 640 бар
Соединение G 1/4...1+1/2 внутренняя резьба
Точность ± 1 % от измеренной величины

Измеряемая среда, продольно подаваемая в датчик расхода, приводит в движение турбинное колесико. Чувствительный элемент считывает скорость вращения турбинного колесика и генерирует выходной сигнал, представляющий собой переменное напряжение заданной частоты (импульсы на литр) по отношению к моментальному показателю расхода. Следовательно, генерируемая частота прямо пропорциональна расходу измеряемой среды в любой определенный момент времени. После усиления и преобразования сигнала выполняется импульсный анализ напряжения. К-фактор (калибровочный коэффициент) турбинного расходомера отображается как точная величина частоты повторения импульсов. К-фактор определяется при калибровке расходомера на заводе изготовителе, в процессе которой учитываются значения эксплуатационных вязкостей и технические требования заказчика.

Технические характеристики

Макс. температура:                     -20..+120 °C (стандартное исполнение)
специальное исполнение: -220 °C и +350 °C
Пределы вязкости:                      1-30 мм2/с (значение вязкости при калибровке)
Линейность:                                  ±1% от среднего значения
Повторяемость:                           приблизительно от 0.05% до 0.1%
Время срабатывания:                5...50 мс
Размеры фильтра:                      100 мкм (модели до TUV-1205 включительно),
300 мкм (модели от TUV-1206 и выше)
Материал:                                      корпус/внутренние компоненты: нержавеющая сталь 1.4305
колесико турбины: нержавеющая сталь 1.4122
подшипники: HM
Резервная мощность:                 8,5...29 Впостоянного тока
Выход:                                            пассивный NPN/OC, открытый коллектор
Амплитуда напряжения:             Uмакс 30 В
Uвысокое >U- (Iout [мА] x 1.3 kW)
Uнизкое < 0.6 V+(Iout [мА] x 1.3 kW)
Электр. присоединения:             5-штырьковый разъем Amphenol

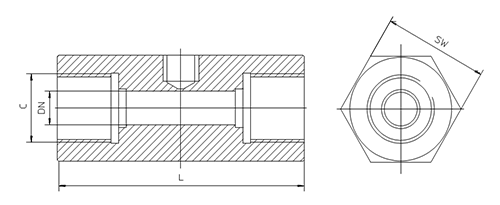

Габаритные размеры

Модель Ду L C SW
TUV 1201 4 57 G ¼ 30
TUV 1202 5 70 G 3/8 30
TUV 1203 5 70 G 3/8 30
TUV 1204 7 74 G 3/8 30
TUV 1205 9 79 G 3/8 30
TUV 1206 11 86 G 3/8 30
TUV 1207 13 97 41
TUV 1208 19 125 G 1 46
TUV 1209 28 161 G 1½ 60
TUV 1210 30 181 G 1½ 60

Код заказа

Пример заказа: TUV-1200

Модель Присоединение внутренняя резьба (размер »С«) Диапазон измерений (л/мин) Усредненный К-фактор импульс/л Максимальное давление Частота*
(Гц) при FS
TUV-1200 G ¼ от 0.3 до 1.5 32000 32500 640 бар 1000 1000
TUV-1201 G ¼ от 0.5 до 4 24000 19000 640 бар 1700 1250
TUV-1202 G 3/8 от 0.8 до 6 17800 17800 640 бар 1740 1740
TUV-1203 G 3/8 от 1.2 до 10 11000 11000 640 бар 1750 1750
TUV-1204 G 3/8 от 2 до 20 5200 5200 640 бар 1800 1800
TUV-1205 G 3/8 от 3.3 до 33 1900 4200 640 бар 1080 2200
TUV-1206 G 3/8 от 6 до 60 1300 2730   400 бар 1350 2700
TUV-1207 G ¾ от 8.5 до 85 900 1900 400 бар 1300 2600
TUV-1208 G 1 от 15 до 150 310 650 100 бар 925 1600
TUV-1209 G 1½ от 30 до 360 155 320 100 бар 960 2000
TUV-1219 G 1½ от 35 до 400 130 270 100 бар 860 1850

Комплект поставки

Стандартный комплект поставки включает:

  • Расходомер турбинный модели: TUV
  • Инструкция по эксплуатации
