Ротаметры цельнометаллические электроконтактные SMN (KOBOLD)

SMN Ротаметры цельнометаллические электроконтактные
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Ротаметры цельнометаллические электроконтактные SMN: Руководство по эксплуатации
Ротаметры цельнометаллические электроконтактные SMN: Руководство по эксплуатации
Размер файла: 405.4 КБ

Основные характеристики

Материал Нержавеющая сталь, латунь
Вода 1—100 л/мин
tmax 100 °C
pmax 350 бар
Соединение 1 NPT, G 1 внутренняя резьба
Точность ± 5 % от полной шкалы

Действие расходомеров SMN основано на принципе известных расходомеров типа поплавка, но без применения обычной конусообразной измерительной трубы, отходящей вверх. Вместо нее данные приборы оснащены цилиндрической направляющей трубой с коническими прорезями по окружности. В этой трубе располагается поплавок, который посредством потока среды поднимается в трубе, преодолевая силу пружины.

Магнитное поле поплавка активирует герконовый контакт, который установлен на внешней стороне прибора в скользящем защитном кожухе. Благодаря специальной конструкции поплавка и расходной трубки требуется незначительный поток, чтобы поднять поплавок и, следовательно, для активации геркона. Если скорость потока возрастает далее, а поплавок достигает верхней точки своего хода, открывается дополнительный канал, позволяя измерять высокие скорости потока без значительного увеличения потери давления.

Электрическое подключение

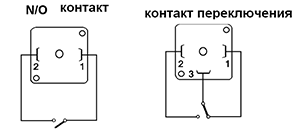

SMN Электрическое подключение

Защита контактов

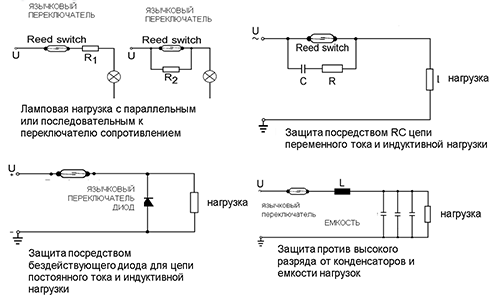

Для емкостных и индуктивных нагрузок (длинная проводка и реле/переключатель) рекомендуем следующие схемы защиты:

Защита контактов SMN

Технические характеристики

Параметр Значение
Корпус

SMN-11..:латунь, Ms 58
SMN-12..: нерж. сталь, 1.4301

Поплавок

SMN-11..: латунь, Ms 58
SMN-12..: нерж. сталь, 1.4301

Оболочка

SMN-11..: латунь, Ms 58
SMN-12..: нерж. сталь, 1.4301

Пружина нерж. сталь
Магниты Керамика
Макс. температура 100 °C
Макс. давление

SMN-11..: 250 бар
SMN-12..: 350 бар

Установочная позиция

горизонтально или вертикально (снизу вверх), направление потока указано стрелкой

Контакты

1 бистабильный герконовый контакт N/O контакт, переключающий контакт

Электрическое подключение Разъём DIN 43 650

Эл. характеристики контактов

N/O контакт (стандарт)
max. 250 VAC/DC / 1,5 A / 100 W / 100 VA
переключающий контакт (стандарт)
max. 250 VAC/DC / 1 A / 30 W / 60 VA
N/O конт. и переключающий контакт (cCSAus)
max. 230 VDC / 0,26 A / 60 W,
60 VDC / 1 A / 60 W
max. 240 VAC / 0,42 A / 100 W,
100 VAC / 1 A / 100 W

Ex-зона ATEX-Zone 1
Погрешность ± 5%
Тип защиты IP 65

Диаграмма потери давления:

Диаграмма потери давления SMN

Габаритные размеры

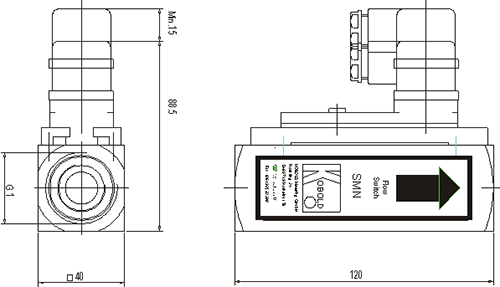

Габаритные размеры SMN

Коды заказа

Код заказа (Пример: SMN-1150H R0 R 25)

Функция Исполнение из латуни Исполнение из нерж. стали Тип контакта Присоединение
Макс. расход:
100 l/min
Фикс. Точка перекл. 1l/min с падающим расходом
SMN-1150 H... SMN-1250 H... ..R0.. = 1 N/O контакт
..U0.. = 1 перекидной контакт
..C0.. = 1 N/O контакт (cCSAus)
..D0.. = 1 перекидной контакт (cCSAus)
...R25 = G1  внутр.
...N25 = 1 NPT внутр.

Комплект поставки

Стандартная поставка включает:

  • Расходомер / монитор, модель SMN;
  • Инструкция по эксплуатации.
