Ротаметры вязкостнонезависимые электроконтактные VKG (KOBOLD)

Модель VKG используется для измерения расхода потоков жидкостей с высоким коэффициентом вязкости(макс. вязкость 760 мм2/с). Применяется исключительно для измерений чистых, однородных веществ, которые не оказывают влияния на материалы, используемые в составе прибора.
При измерении более вязких веществ возможны появления больших измерительных погрешностей. Наличие большого количества частиц грязи может привести к блокированию потока, что в свою очередь приведет к ошибкам в измерениях или сообщению об ошибке. Ферритные частицы также могут привести к ошибкам в измерениях.

Можно заказать следующие модификации прибора:

Измерение расхода
Расход можно измерить непосредственно: вершина поплавка указывает уровень расхода, на шкале (в л/мин).

Предельные контакты (только для моделей VKG- 2.. и VKG-3..)
Для контроля расхода потока, инструменты могут быть оснащены одним или двумя дополнительными предельными.

Стандартная версия:          Нормально открытые язычковые магнитоуправляемые контакты (для возрастающего потока)
Специальная версия:          Переключающиеся язычковые контакты

Контакты можно перенастроить на отметку выше измерительного диапазона.

Материалы

Принцип работы

Поплавок с остроконечным наконечником, расположен в цилиндрической стеклянной трубке. Поток жидкости, попадая в измерительную трубку, поднимает поплавок к пружине пружины, которая оказывает сопротивление. Каждая отметка цены деления шкалы поплавка соответствует скорости данного потока. На поплавковом указателе установлены постоянные магниты, активирующие язычковый переключатель, расположенный вне потока. Постоянные магниты встроенные в поплавок активируют герметизированный язычковый переключатель располагающийся снаружи. Этот датчик работает без соприкосновений, с помощью магнитных сил, и поэтому он герметично изолирован от жидких сред.

Технические характеристики

Корпус:                                           Анодированный алюминий  ( не контактирующий с измерительной средой)
Резьбовой фитинг:                      VKG-x1...: Латунь, никелированная
                                                         VKG-x2...: Нержавеющая сталь 1.4301
Поплавок:                                      VKG-x1...: Латунь, никелированная
                                                         VKG-x2...: Нержавеющая сталь 1.4301
Отверстие:                                    Нержавеющая сталь 1.4310
Пружина:                                        Нержавеющая сталь 1.4310
Магнит:                                           Керамика
Измерительная трубка:              Боросиликатное стекло
Изоляция:                                      VKG-x1...: Бутадиен-нитрильный каучук
                                                         VKG-x2...: Фторкаучуковая резина
Макс. температура:                     +100 °C
Макс. давление:                           12 бар
Область установки:                     любая
Примерная погрешность:           ± 4% f.s..
                                                         (при плотности 105 мм2/с)
Погрешность измерения
 при изменении плотности:          При изменении плотности в диапазоне
                                                         1–540 мм2/с дополнительное отклонение
                                                         составляет ± 5% f.s. максимум

Уровень плотности:                     1–540 мм2/с

Контакты: для VKG-2..., VKG-3..., VKG-4...

Электрическое соединение:      соединитель DIN 43 650

Значения переключения электрических величин:

N/O контакт (CSA)                        макс. 240 VAC / 100 VA / 1.5 A
Переключающийся
контакт (CSA)                               макс. 240 VAC / 60 VA / 1 A
N/O контакт (UL)                           250 VAC - 0,4 A / 200 VDC - 0,25 A
                                                         50 VDC - 1,0 A
Переключающийся
контакт (UL)                                   макс. 250 VDC / 0,136 A - 30 VDC / 1 A

Защита:                                          IP 65 (электр. контакт)
                                                         IP 54 (указатель стороны)

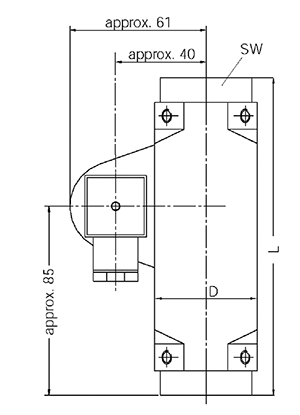

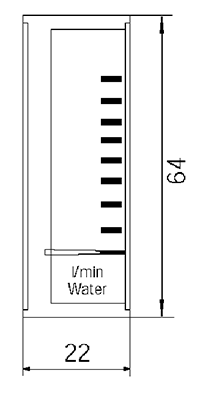

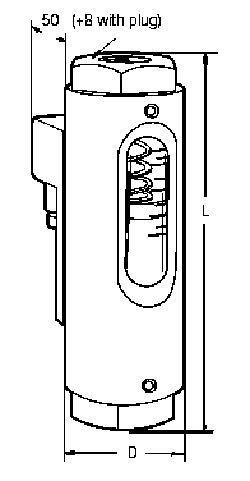

Габаритные размеры

Модель VKG-1..., VKG-2..., VKG-3...

Модель VKG-4...

Коды заказа

Пример: (VKG-1103 R15)
Расходомеры плотности модель VKG-1…

Расходомеры плотности и переключатели модель: VKG-2…

Расходомеры плотности и переключатели с 2 контактами модель: VKG-3…

*Потеря давления основана на измерении воды.

Расходомеры плотности и переключатели с указателем модель: VKG-4…

Комплект поставки

В стандартный комплект поставки входят:

• Расходомер Плотности  модель: VKG
• Инструкция по эксплуатации
