Сигнализатор уровня сыпучих тел резонансный NSV (KOBOLD)
Документация:
Основные характеристики
| Материал | Нержавеющая сталь |
| Диапазон измерения | 230 - 3 000 мм |
| Плотность | 0.06 кг/дм3 |
| tmax | 80 °C |
| Pmax | атмосферное |
| Соединение | G 1+1/2 внешняя резьба 1 релейный выход, SPDT (однополюсный переключатель) |
Датчики уровня модели NSV предназначены для выборочного контроля уровня сыпучих материалов, в особенности, материалов с низкой объемной плотностью. Изделие нечувствительно к сырости и влажности измеряемого материала и может эксплуатироваться независимо от структуры измеряемой среды.
Датчик уровня модели NSV идеально подходит для эксплуатации с сыпучими материалами, в особенности, с материалами с низкой объемной плотностью.

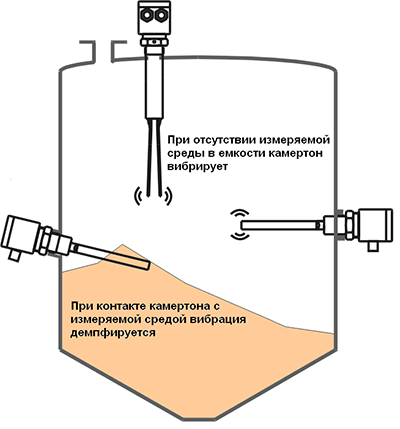

Датчик состоит из соединительной головки, в которой размещен модуль электроники, и адаптера с вибрирующим камертоном, который непосредственно контактирует с сыпучим материалом. Два пьезоэлектрических кристалла инициируют вибрирование камертона приблизительно при 100 Гц. Как только камертон вступает в контакт с сыпучим материалом, его вибрация демпфируется. Это демпфирование регистрируется и трансформируется съемным модулем электроники в беспотенциальный ограничительный контакт. С помощью селекторного переключателя (A и B) реле может включаться или отключаться при каждом контакте камертона с сыпучим материалом. Одновременно с этим, электроника в соединительной головке включает выходное реле. Блок электроники в соединительной головке состоит из удобного для пользователя съемного модуля, оснащенного светодиодным индикатором подачи напряжения и дополнительным светодиодом, который загорается при каждом контакте камертона с измеряемой средой.
В дополнение к стандартному исполнению NSV-8200, возможна поставка изделий для вертикальной установки с удлиненной торцевой трубой (NSV-8201). Максимальная длина торцевой трубы – 3000 мм. Съемный модуль электроники легко заменятся, что делает техническое обслуживание изделия удобным и легким.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принцип измерения: | вибрационный |
| Максимальная глубина погружения: | 3000 мм |
| Температура измеряемой среды: | от -20 до +80 °С |
| Температура окружающей среды: | от -20 до +60 °С |
| Мин. плотность измеряемой среды: | 60 г/л |
| Материал камертона: | нержавеющая сталь (1.4305) |
| Материал корпуса: | поликарбонат, вращаемый на 350° |
| Механическое присоединение: | G 1 1/2, нержавеющая сталь (1.4305) |
| Электрическое присоединение: | 1 (2) кабельный сальник M20x1.5 |
| Напряжение питания: | 24, 110, 230 В переменного тока 50/60 Гц или 18...36 В постоянного тока |
| Макс. подводимая мощность: | 1 вольт-ампер |
| Релейный выход: | макс. 250 В переменного тока, 1 A |
| Степень защиты: | IP 65 |
| Маркировка ATEX: | II1/2 D Ex tD А20/21 IP 65 T85°C -20 °C < Ta <+60 °C |

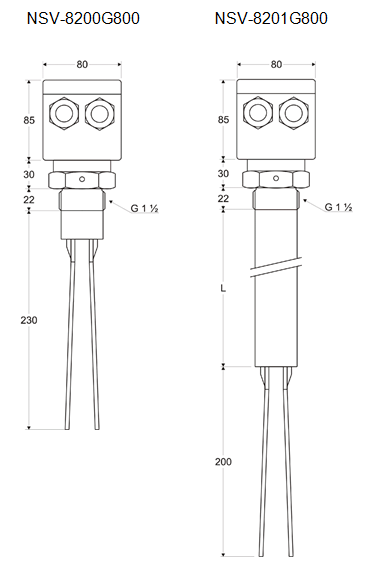

Габаритные размеры

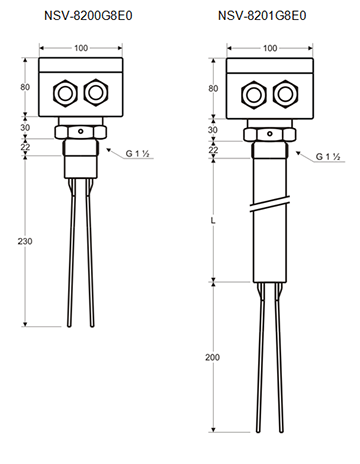

Габаритные размеры исполнение ATEX:

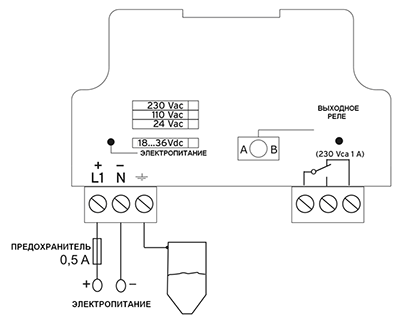

Электрические присоединения
Код заказа
Детализация заказа (Пример: NSV-8 2 00 G8 0 0)
| Модель | Исполнение | Материал | Глубина погружения | Механическое присоединение | ATEX | Напряжение питания |
|---|---|---|---|---|---|---|
NSV- |
8 = стандартное |
2 = нержавеющая сталь 1.4305 |
00 = стандартно, короткое исполнение 01 = удлиненное исполнение, (макс. 3 м) |
G8 = G1 ½ |
0 = отсутствует E = ATEX |
0 = 230VAC 2 = 24VAC 3 = 18…36 VDC 4 = 100VAC |
Комплект поставки
Стандартный комплект поставки включает:
- Датчик уровня для сыпучих материалов модели: NSV
- Инструкция по эксплуатации
