Расходомер дефлекторный DWD (KOBOLD)

Цена: По запросу

Наличие на складе: Уточняйте

Скачать оспросный лист на оборудование измерения расхода

Для заказа или получения информации по продукции отправьте заявку:

Документация:

Расходомер дефлекторный DWD: Руководство по эксплуатации

Размер файла: 572.7 КБ

Скачать

Основные характеристики

Материал	Лануть, нержавеющая сталь, ПВХ
Вода	1 - 10 л/мин ... 360 - 3 600 м³/ч
t_max	120 °C
p_max	25 бар
Соединение	G 3/8 ... 2, 3/8 ... 2 NPT внутренняя резьба, фланец DN 10 ... 50, ANSI 3/8 ... 2", приварной фланец DN 40 ... 500
Точность	± 1.5 % от полной шкалы

Датчик расхода для жидкостей, модель DWD, используется для контроля и измерения расхода жидкостей с низкой вязкостью и гомогенных сред, которые не влияют на материалы, используемые в приборе.

Принцип действия

Протекающее вещество прижимает перегородку, которая крепится к подпружиненной точке опоры. Движение лопатки вызывает смещение точки опоры. Положение магнита соответствует изменению положения лопатки и воспринимается датчиком Холла внутри прибора, изолированного от жидкости. Этот сигнал обрабатывается и оценивается микрочипом на основе электроники с EEPROM памятью. Цифровой дисплей показывает фактический расход или итоговые значения, аналоговый выход изменяет свой сигнал пропорционально фактическому расходу. Два реле переключения для контроля заданного значения расхода можно настраивать с помощью кнопок на передней панели. Опционально доступен интерфейс RS-232-C.

Механическое подключение

Модели с РЕЗЬБОВЫМ ПРИСОЕДИНЕНИЕМ

В качестве уплотнения рекомендуется использовать тефлоновую ленту. Позаботьтесь о том, чтобы не повредить устройство во время завинчивания. Кроме того, остатки уплотнительной ленты или другая грязь не должны остаться в трубе.

Модели с ФЛАНЦЕВЫМ ПРИСОЕДИНЕНИЕМ

Должны использоваться подходящие уплотнительные фланцы. Эти фланцы, как и монтажные винты, не входят в комплект поставки. Позаботьтесь о том, чтобы не повредить устройство во время установки.

Модели ПОД ПРИВАРКУ

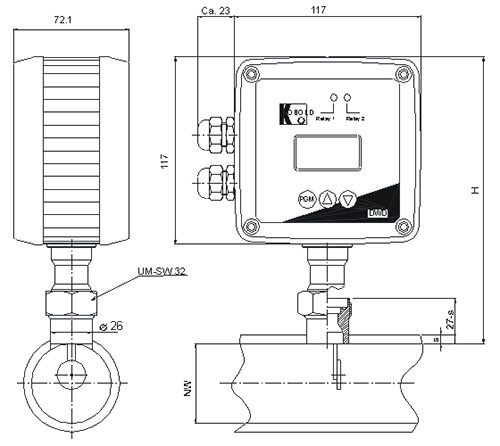

Приварная втулка входит в комплект поставки. Её нужно удалить из устройства, ослабив накидную гайку. Должны быть приняты во внимание размеры, указанные на чертеже (сварка-вставка-длина) (27 мм-S) (S = толщина стенки трубы). В трубе следует просверлить отверстие, затем приварить втулку и установить прибор. Пожалуйста, убедитесь, что измерительный прибор не получает повреждений во время монтажа. Во время приварки втулки должно приниматься во внимание направление потока (паз на противоположной стороне). Напротив паза находится лопатка- ограничитель, которая не должна быть повреждена или удалена во время монтажа.

Электрическое подключение

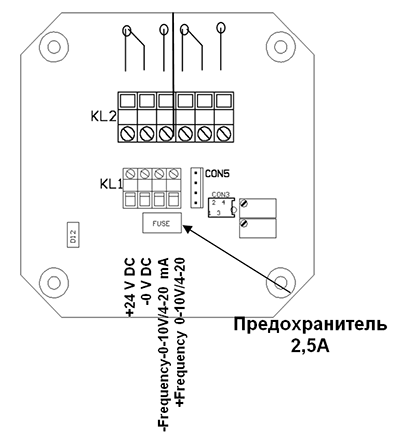

После снятия задней крышки станет доступен клеммный блок (см. рисунок).

Контакты на блоке KL2 предназначены для подключения реле, контакты на блоке KL1 предназначены для подключения источника питания и выходных сигналов.

Перед подключением все кабели должны быть выведены через соответствующий кабельный ввод на корпусе прибора.

Технические характеристики

Параметр	Значение
Коэффициент	1 : 10 стандарт (например: 10-100 l/min)
Погрешность	+/- 1.5 % FS
Температура среды	-20 ... +120 °C (другие диапазоны по запросу)
Макс. давление	25 bar (DWD-x5.., DWD-x6..) 16 bar (DWD-x7) (другие по запросу)
Направление потока	указано стрелкой
Монтажное положение	любое
Аналоговый выход	4 – 20 mA; макс. нагрузка 500 W или 0 – 10 V / частотный выход
Релейный выход	2 перекидных контакта (макс. 230 V; 1 A) полностью регулируемые
Дисплей	LCD DOT-Matrix-модуль 2 x 8 цифр (с подсветкой)
Источник питания	24 VDC +/- 10 %
Ток	max. 200 mA
Предохранитель	2.5 A
Класс защиты	IP 65
Интерфейс (опция)	RS 232C

Коды заказа

Пример: DWD-15 R10 3 R T 0

Преобразователь расхода для жидкостей DWD-1. С резьбовым присоединением:

Расход (l/min)		Материалы (изм. система/ корпус)			Присоединение	Питание	Направление потока	Расположение индикатора	Опции
Расход (l/min)		Материалы (изм. система/ корпус)
мин. Вода	макс. Вода	Н. сталь/ латунь	Н. сталь / Н. сталь	Нерж. сталь / PVC
мин. Вода	макс. Вода	Н. сталь/ латунь	Н. сталь / Н. сталь	Нерж. сталь / PVC
1	25	DWD-15..	DWD-16..	DWD-17..	R10= G 3/8* N10= 3/8 NPT*	3= 24 VDC	R= справа налево L= слева направо	T= сверху	0= без 7= RS232C
1	55	DWD-15..	DWD-16..	DWD-17..	R15= G 1/2* N15= 1/2 NPT*		R= справа налево L= слева направо	T= сверху
5	100	DWD-15..	DWD-16..	DWD-17..	R20= G 3/4* N20= 3/4 NPT*		T= сверху вниз B= снизу вверх	R= справа L= слева
6	150	DWD-15..	DWD-16..	DWD-17..	R25= G 1* N25= 1 NPT*
10	250	DWD-15..	DWD-16..	DWD-17..	R32= G 1 1/4* N32= 1 1/4 NPT*
20	400	DWD-15..	DWD-16..	DWD-17..	R40= G 1 1/2* N40= 1 1/2 NPT*
50	600	DWD-15..	DWD-16..	DWD-17..	R50= G 2* N50= 2 NPT*

Преобразователь расхода для жидкостей DWD-2.. С фланцевым присоединением:

Расход (l/min)		Материалы (изм. система/ корпус)			Присоединение	Питание	Направление потока	Расположение индикатора	Опции
Расход (l/min)		Материалы (изм. система/ корпус)
мин. Вода	макс. Вода	Н. сталь / латунь	Н. сталь Н. сталь	Н. сталь / PVC
мин. Вода	макс. Вода	Н. сталь / латунь	Н. сталь Н. сталь	Н. сталь / PVC
1	25	DWD-25..	DWD-16..	-	F10= DN 10 A10= 3/8” ANSI	3= 24 VDC	R= справа налево L= слева направо	T= сверху	0= без 7= RS232C
1	55	DWD-25..	DWD-16..	-	F15= DN 15 A15= 1/2” ANSI		R= справа налево L= слева направо	T= сверху
5	100	DWD-25..	DWD-16..	-	F20= DN 20 A20= 3/4” ANSI		T= сверху вниз B= снизу вверх	R= справа L= слева
6	150	DWD-25..	DWD-16..	DWD-17..	F25= DN 25 A25= 1” ANSI
10	250	DWD-25..	DWD-16..	DWD-17..	F32= DN 32 A32= 1 1/4” ANSI
20	400	DWD-25..	DWD-16..	DWD-17..	F40= DN 40 A40= 1 1/2” ANSI
50	600	DWD-25..	DWD-16..	DWD-17..	F50= DN 50 A50= 2” ANSI

Преобразователь расхода для жидкостей DWD-35../ DWD-36.. под приварку, DWD-37.. с расточной коробкой:

Расход (m3/h)		Материалы (изм. система/приварная часть)			Для труб с поперечным сечением	Питание	Направление потока	Расположение индикатора	Опции
Расход (m3/h)		Материалы (изм. система/приварная часть)
мин. Вода	макс. Вода	Н. сталь / Н. сталь	Н. сталь Н. сталь	Н. сталь / PVC
мин. Вода	макс. Вода	Н. сталь / Н. сталь	Н. сталь Н. сталь	Н. сталь / PVC
1.2	24	DWD-35..	DWD-36..	DWD-37..	W40= DN 40	3= 24 VDC	R= справа налево L= слева направо	T= сверху	0= без 7= RS232C
3.0	36	DWD-35..	DWD-36..	DWD-37..	W50= DN 50		R= справа налево L= слева направо	T= сверху
4.8	60	DWD-35..	DWD-36..	DWD-37..	W65= DN 65		T= сверху вниз B= снизу вверх	R= справа L= слева
7.2	90	DWD-35..	DWD-36..	DWD-37..	W80= DN 80
12	144	DWD-35..	DWD-36..	DWD-37..	W1H= DN 100
18	225	DWD-35..	DWD-36..	DWD-37..	W1Z= DN 125
24	330	DWD-35..	DWD-36..	DWD-37..	W1F= DN 150
42	600	DWD-35..	DWD-36..	DWD-37..	W2H= DN 200
72	900	DWD-35..	DWD-36..	-	W2F= DN 250
102	1200	DWD-35..	DWD-36..	-	W3H= DN 300
150	1800	DWD-35..	DWD-36..	-	W3F= DN 350
180	2400	DWD-35..	DWD-36..	-	W4H= DN 400
300	3600	DWD-35..	DWD-36..	-	W5H= DN 500

Габаритные размеры

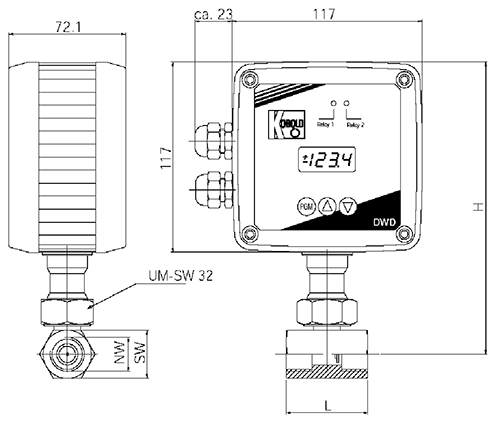

DWD-15.. до 1 ½“ с внутренней резьбой
DWD-16.. и DWD-17.. до to ¾“ с внутренней резьбой

NW	L (mm)	H (mm)
3/8”	50	180
1/2”	50	180
3/4”	50	180
1”	50	185 (201)
1 1/4”	50	190 (201)
1 1/2”	50	194 (201)

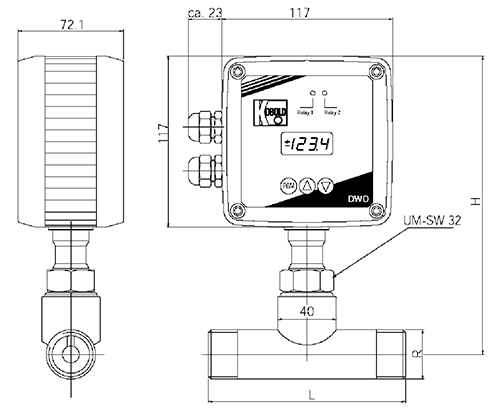

DWD-15.. от 2” с внешней резьбой
DWD-16.. и DWD-17 от 1” с внешней резьбой

DWD-15, DWD-16 с внешней резьбой - габаритные размеры

NW	L (mm)	H (mm)
1”	135	185 (201)
1 1/4”	170	190 (201)
1 1/2”	170	194 (201)
2”	170	202 (211)

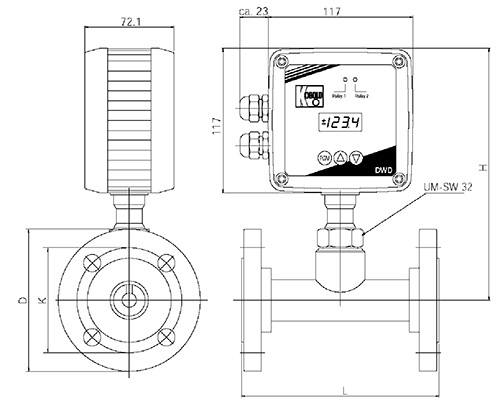

DWD-2.. с фланцевым присоединением

DN	DL (mm)	K (mm)	L (mm)	H (mm)
10	90	60	155	180
15	95	65	155	180
20	105	75	160	180
25	115	85	160	185 (201)
32	140	100	190	190 (201)
40	150	110	190	194 (201)
50	165	125	190	202 (211)

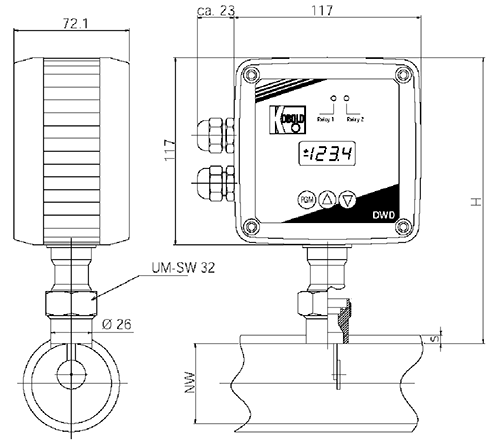

DWD-3.. под приварку

NW	H (mm)
from DN 40	180

Комплект поставки

Стандартный комплект включает в себя:

Преобразователь расхода для жидкостей модель: DWD;
2 магнита;
Руководство по эксплуатации.
