Расходомер с дефлекторной заслонкой TSK (KOBOLD)
Документация:
Основные характеристики
Материал | Сталь, нержавеющая сталь, PP, сплав Хастелой, ПВДФ |
Вода | 0.5 - 3.5 м3/ч ... 200 - 1 500 м3/ч |
tmax | 300 °C |
pmax | PN 40 |
Соединение | фланец DN 25 ... 500, ANSI 1"... 20" |
Точность | ± 2 % от измеренной величины |
Расходомер TSK предназначен для измерения расхода жидких сред в трубопроводах. Особые преимущества изделия заключаются в том, что оно может использоваться при любых направлениях потока. Расходомер TSK показывает текущее значение расхода в массовых или объемных единицах в определенную единицу времени.
Применение: измерения расхода, дозирование, контроль, управление и регулирование жидких и газовых сред. Конструктивное исполнение изделия позволяет его эксплуатацию в трудных и жестких эксплуатационных условиях.
Изделия могут поставляться с дополнительным электрическим оборудованием для технологического контроля и управления.
Принцип работы и конструктивное исполнение
Принцип измерения

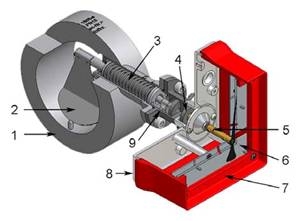

Если поток измеряемой среды поступает в горизонтально или вертикально установленную измерительную полость (1) с достаточной скоростью, дефлекторная заслонка (2) проворачивается по оси до тех пор, пока гидродинамическая сила потока измеряемой среды и противодействующая сила поверхности дефлекторной заслонки и усилие натяжения пружины не достигнут баланса. Угловое положение или положение равновесия (?) заслонки (2) в измерительной полости является мерой расхода. После этого встроенный на конце оси (3) заслонки кольцевой постоянный магнит (4), передает состояние заслонки на шкалу (6) и опциональные электронные анализаторы при помощи магнитной системы контроля (5). Весь процесс происходит в безопасном режиме и без применения сальниковых коробок.
Значения расхода, указанные на шкале, относятся только к калибровочной жидкости или среде с идентичными физическими свойствами.
Конструктивное исполнение
Изделие TSK в основном состоит из фитинга с измерительной полостью, «торсионной пружины» и «заслонки» измерительных элементов, системы магнитного слежения и индикаторного блока.
Расходомер производится в виде конструкции слоистого типа и применяется для номинальных размеров от Ду 50 до Ду 400.
- Фитинг
- Дефлекторная заслонка
- Ось заслонки с торсионной пружиной
- Кольцевой постоянный магнит
- Магнитная система слежения
- Шкала
- Крышка с окошком
- Основание корпуса индикаторного блока
- Соединительная полость
Диапазоны измерений
Номинальный размер (Ду) | Измерение | Диапазон измерений для жидкости при 1000 кг/м3 | Потери давления (мбар) | |
---|---|---|---|---|
50 | A | 1,5 – 10 | м3/ч | 120 |
C | 3 – 30 | м3/ч | 50 | |
65 | B | 1,5 – 14 | м3/ч | 40 |
E | 4 – 30 | м3/ч | 60 | |
80 | D | 4 – 24 | м3/ч | 40 |
H | 10 – 60 | м3/ч | 60 | |
100 | F | 6 – 40 | м3/ч | 40 |
G | 8 – 80 | м3/ч | 60 | |
125 | H | 10 – 60 | м3/ч | 40 |
J | 20 – 120 | м3/ч | 60 | |
150 | I | 15 – 100 | м3/ч | 35 |
L | 30 – 200 | м3/ч | 55 | |
200 | K | 25 – 160 | м3/ч | 35 |
N | 50 – 275 | м3/ч | 45 | |
Q | 60 – 400 | м3/ч | 55 | |
250 | O | 50 – 300 | м3/ч | 30 |
R | 60 – 500 | м3/ч | 40 | |
300 | M | 80 – 400 | м3/ч | 30 |
P | 100 – 600 | м3/ч | 40 | |
350 | U | 120 – 700 | м3/ч | 30 |
W | 150 – 1000 | м3/ч | 40 | |
400 | V | 150 – 800 | м3/ч | 30 |
X | 200 – 1300 | м3/ч | 40 |
Технические характеристики
Параметры | Значения |
---|---|
Исходные условия | Жидкая среда 20°C |
Погрешность измерений | ± 2,5 % от верхнего диапазонного значения для локального дисплея Дополнительная погрешность: ES = ±0.2 % KINAX 3W2 = ±0.5% |
Повторяемость | ±0.8 % от верхнего диапазонного значения |
Воздействие окружающей температуры |
|
Воздействие температуры измеряемой среды | Отклонения температуры текучей среды от значений, установленных при калибровке, могут привести к пропорциональным погрешностям индикации показаний вследствие соответствующего изменения плотности. Изменения вязкости измеряемой среды вызывают нелинейные погрешности индикации показаний. |
Габаритные размеры TSK1-C и TSK1-S
Номинальный размер | Номинальное давление | L [мм] | D [мм] | |||||
---|---|---|---|---|---|---|---|---|
Ду | ANSI | PN | фунты | Алюминиевый индикаторный блок | Индикаторный блок из нержавеющей стали | Фланец DIN | Фланец ANSI | h [мм] |
50* | 2” | 40 | 300 | 272 | 261 | 102 | 92,1 | 17 |
65 | 2 ½” | 40 | 300 | 272 | 261 | 122 | 102 | 21 ASME=17) |
80 | 3” | 40 | 300 | 272 | 261 | 138 | 127 | 31 |
100 | 4” | 16 | 150 | 272 | 261 | 158 | 158 | 36 |
125 | 5” | 16 | 150 | 352 | 341 | 186 | 186 | 45 |
150 | 6” | 16 | 150 | 352 | 341 | 212 | 212 | 53 |
200 | 8” | 16 | 150 | 352 | 341 | 268 | 268 | 80 |
250 | 10” | 16 | 150 | 352 | 341 | 320 | 320 | 90 |
300 | 12” | 10 | 150 | 372 |
361 | 370 | 381 | 100 |
350 | 14” | 10 | 150 | 442 | 431 | 430 | 413 | 100 |
400 | 16” | 10 | 150 | 452 | 441 | 482 | 470 | 130 |
500 | 20 | 10 | 150 | 492 | 481 | 585 | 585 | 130 |
*TSK1-C – начальный размер Ду 80.

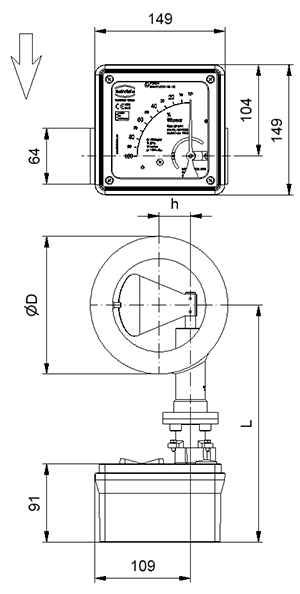

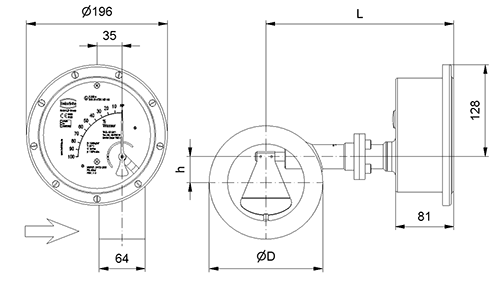

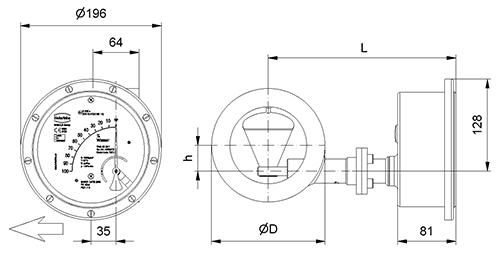

Чертежи габаритных размеров

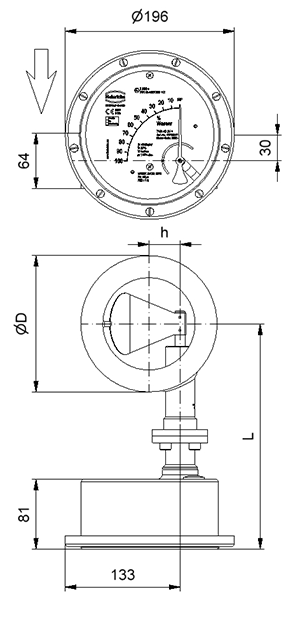

Алюминиевый индикаторный блок

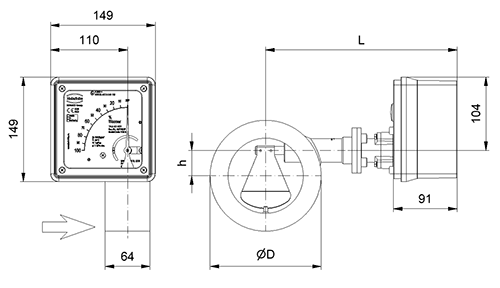

Направление потока слева направо

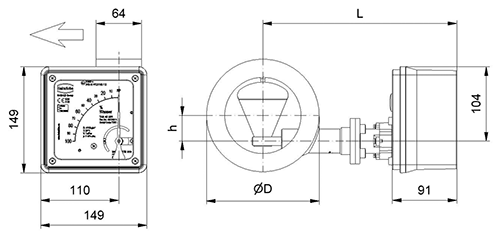

Направление потока справа налево

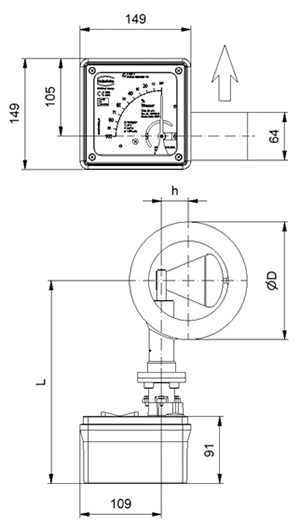

Направление потока сверху вниз
Направление потока снизу вверх

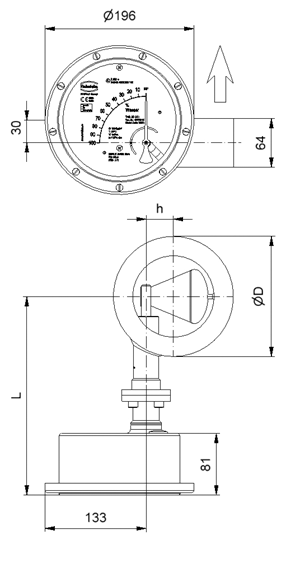

Индикаторный блок из нержавеющей стали
Направление потока слева направо
Направление потока справа налево
Направление потока сверху вниз
Направление потока снизу вверх
Монтаж

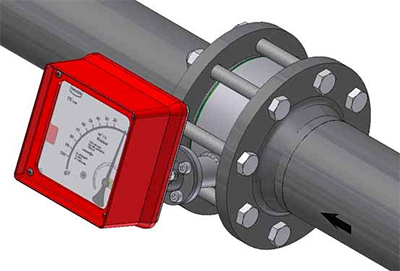

Горизонтальный монтаж; направление потока слева направо

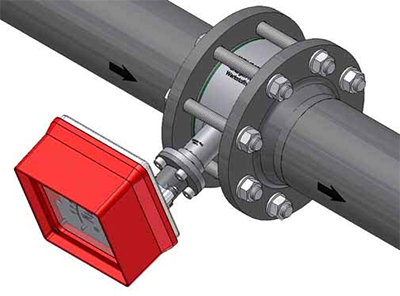

Горизонтальный монтаж; направление потока справа налево

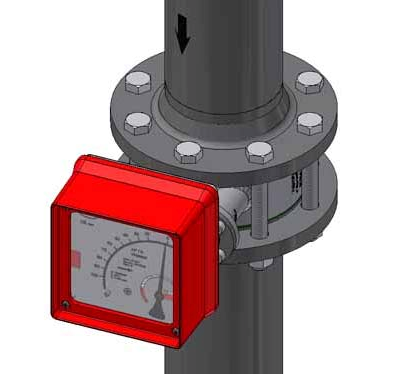

Вертикальный монтаж; направление потока сверху вниз

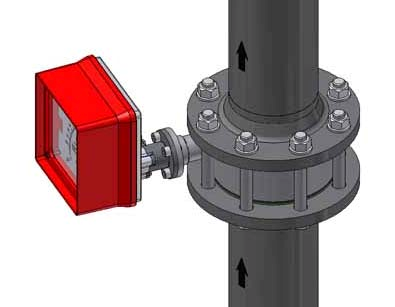

Вертикальный монтаж; направление потока снизу вверх
