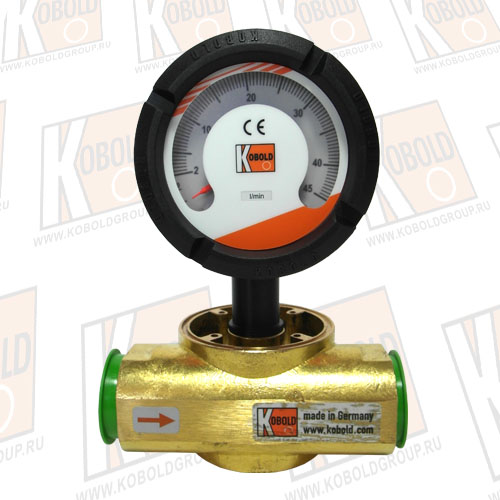

Расходомер крыльчаточный DRG (KOBOLD)

Цена: По запросу

Наличие на складе: Уточняйте

Скачать оспросный лист на оборудование измерения расхода

Для заказа или получения информации по продукции отправьте заявку:

Документация:

Расходомер крыльчаточный DRG: Руководство по эксплуатации

Размер файла: 560.4 КБ

Скачать

Основные характеристики

Материал	Алюминий-бронза, полипропилен, нержавеющая сталь
Вода	0.5 - 12 л/мин ... 10 - 140 л/мин
t_max	80 °C
p_max	40 бар
Соединение	G 1/8 ... 1, 1/8 ... 1 NPT
Точность	± 3 % от полной шкалы

Расходомеры ротационного типа серии DRG фирмы Коболд используются для измерения и контроля расхода маловязкой жидкости. Приборы серии DRG работают на основе хорошо известного принципа вращающихся лопастей. Магнит, герметично встроенный в лопасть во избежание воздействия текущей среды, передает вращательное движение лопатки датчику на эффекте Холла, установленному в корпусе. Датчик, в свою очередь, преобразует вращательное движение, прямопропорциональное расходу жидкости, в сигнал с частотным кодированием. Следовательно частота пропорциональна расходу жидкости. Последовательно включенный узел электроники преобразует и передает сигнал на аналоговый выход, ограничительные контакты или дисплей.

Технические параметры

Характеристика	Значение
Сенсор
Точность измерения:	±3% f.s.
Электрическое соединение:	разъемный DIN 43 650, разъем М12х1
Потери давления:	максимально 1 бар при максимальном диапазонном значении
Защита:	IP65 (Международная классификация степеней защиты)
Измерительная электроника
Частотный выход (…F300)
Питающее напряжение:	12 – 28 В постоянного тока
Потребляемая мощность по току:	10 мА
Импульсный выход:	PNP, разомкнутый коллектор, макс. 25 мА
Электрическое соединение:	Соединительный разъем M12x1
Частотный выход с делителем частоты
Питающее напряжение:	24 В постоянного тока ± 20%
Потребляемая мощность по току:	15 мА
Импульсный выход:	PNP, разомкнутый коллектор, макс. 25 мА
Электрическое соединение:	Разъем M12x1
Коэффициент деления:	1...1/128, заводская настройка
Аналоговый выход (опция: съемный дисплей)
Питающее напряжение:	24 В постоянного тока ± 20%
Выход:	0-20 мА или 4-20 мА,
Предельно допустимая нагрузка:	500 Ом
Электрическое соединение:	Разъем M12x1 или DIN 43 650
Стрелочный дисплей с аналоговым выходом
Корпус:	Алюминий
Дисплей:	Подвижная катушка, дисплей 240°
Питающее напряжение:	24 В постоянного тока ± 20%
Выход:	0-20 мА или 4-20 мА, трехпроводной
Предельно допустимая нагрузка:	250 Ом
Электрическое соединение:	Разъем M12x1

Материалы

Деталь прибора	Код заказа: 1	Код заказа: 2	Код заказа: 4	Код заказа: 5	Код заказа: 8	Код заказа: 9
Корпус	Алюминий-бронза	Алюминий-бронза	1.3955	1.3955	PP	PP
Кожух корпуса	PSU	Алюминий-бронза	PSU	1.4404	PP	PSU
Уплотнение	NBR	NBR	FPM	FPM	NBR	NBR
Лопасть	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
Ось	Керамика	Керамика	Керамика	Керамика	Керамика	Керамика
Подшипники	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
Макс. давление	16 бар	40 бар	16 бар	40 бар	7 бар	7 бар
Макс. температура	80°С	80°С	80°С	80°С	80°С	80°С
Вес датчика	580 г	580 г	480 г	480 г	120 г	120 г

(PTFE – политетрафторэтилен)
(PP – полипропилен)

Габаритные размеры

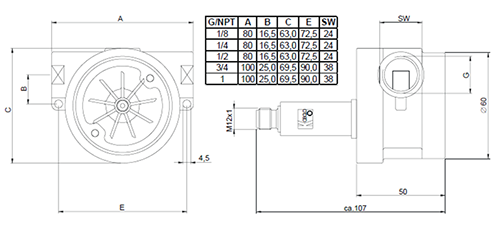

Модель: DRG–F (частотный выход); DRG…L3… (с аналоговым выходом):

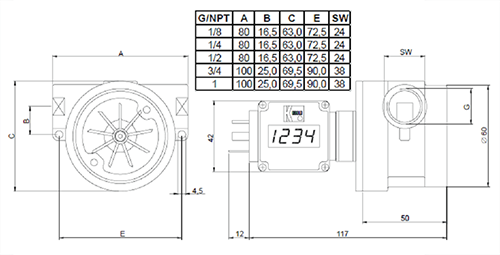

Модель: DRG-..L442 (с аналоговым выходом и поставляемым по заказу съемным дисплеем)

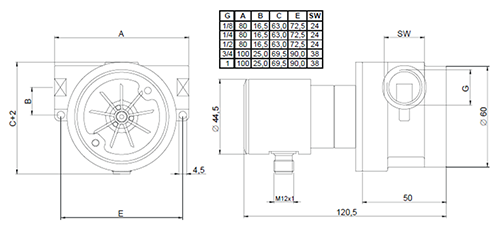

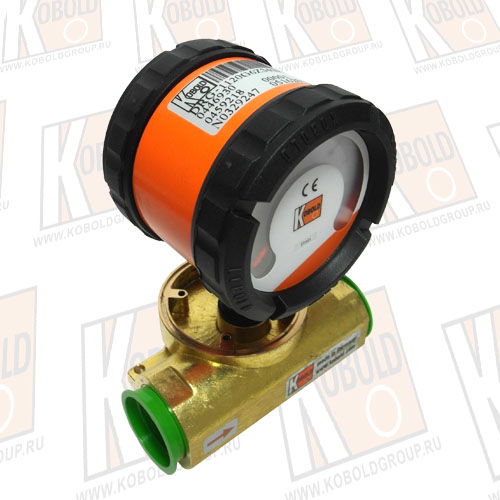

Модель: DRG-..C.. (с компактной электроникой):

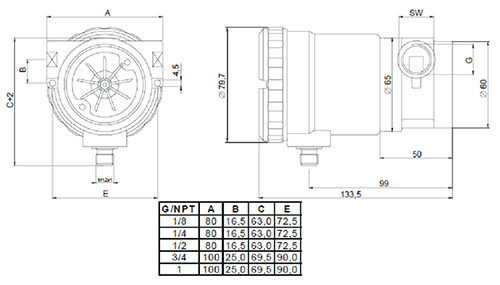

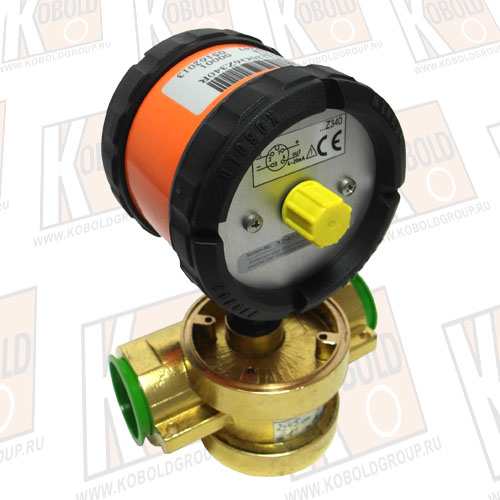

Модель: DRG-..Z.. (с стрелочным дисплеем):

Детализация заказа

Диапазон измерения

Диаметрдиафрагмы [мм]

Модель

Соединение

Измерительная электроника

л/минводы

Приблиз. частота (Гц)
при f.s.

Стандартная гаечная резьба

Специальная гаечная резьба

0,5-12

120

DRG-1X05...

..G1..=G 1/8

..N1..=1/8 NPT

Частотный выход
..F300= Частотный выход, разъем M12x1
..F320= Частотный делитель 1:2, разъем M12x1
..F340= Частотный делитель 1:4, разъем M12x1
..F390= Частотный делитель 1...1/128, разъем M12x1

Аналоговый выход
..L303= 0-20 мА выход, трехпроводной, разъем M12x1
..L342= 4-20 мА выход, двухпроводной, разъем M12x1
..L343= 4-20 мА выход, трехпроводной, разъем M12x1
..L442= 4-20 мА выход, двухпроводной, разъем DIN 43 650

Компактная электроника*
..C30R= светодиодный дисплей, 2 разомкнутых коллектора, PNP, разъем M12x1
..C30M= светодиодный дисплей, 2 разомкнутых коллектора, NPN, разъем M12x1
..C34P= светодиодный дисплей, 4-20 мА, 1 разокмнутый коллектор, PNP, разъем M12x1
..C34N= светодиодный дисплей, 4-20 мА, 1 разомкнутый коллектор, NPN, разъем M12x1

Стрелочная индикация*
..Z300= 240° - стрелочная индикация, 0-20 мА, разъем M12x1
..Z340= 240° - стрелочная индикация, 4-20 мА, разъем M12x1

0,5-25

217

DRG-1X10...

..G2..=G ¼

..N2..=1/4 NPT

1-30

217

DRG-1X15...

..G2..=G ¼

..N2..=1/4 NPT

1-30

190

DRG-1X15...

..G4..=G ½

..N4..=1/2 NPT

2-45

215

DRG-1X20...

..G4..=G ½
..G5..=G ¾
..G6..=G 1

..N4..=1/2 NPT
..N5..=3/4 NPT
..N6..=1 NPT

5-90

265

DRG-1X25...

..G4..=G ½
..G5..=G ¾
..G6..=G 1

..N4..=1/2 NPT
..N5..=3/4 NPT
..N6..=1 NPT

5-140

116

DRG-1X30...

..G5..=G ¾

..N5..=3/4 NPT

10-140

180

DRG-1X35...

..G6..=G 1

..N6..=1 NPT

*Пожалуйста, укажите направление потока в письменной форме.

Съемный дисплей
Для модели DRG...L342 (с выходом 4-20 мА и разъемом DIN)

Описание	Номер заказа
Четырехзнаковый светодиодный индикатор, разъем DIN 43650, двухпроводной, электропитание посредством аналогового выхода	AUF-1000
То же, что и выше, только с дополнительным выходом разомкнутого коллектора	AUF-1001
