Расходомер турбинный DPE (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Расходомер турбинный DPE: Руководство по эксплуатации
Размер файла: 495.2 КБ
Основные характеристики
| Материал | Алюминий-бронза, нержавеющая сталь |
| Вода | 5 - 30 л/мин ... 50 - 750 л/мин |
| tmax | 80 °C |
| pmax | PN 40 |
| Соединение | G 1/2 ... 3, 1/2 ... 3 NPT внутр. резьба, приварная муфта DN 25 ... 80 |
| Точность | ± 2.5 % от полной шкалы |
Уровнемеры модели DPE фирмы Коболд используются для измерения и контроля расхода жидкости. Изделие работает по хорошо известному принципу лопастного колеса. Шестилопастное колесо аксиально (по оси) крепится в высокочественном сапфировом подшипнике. Прибор поставляется в готовом для установки виде с трубопроводной арматурой или приварными патрубками (фланцами).
Лопастное колесо приводится в движение текущей средой. По краям лопастей герметично встроенны магниты. Магниты вырабатывают и посылают электрические импульсы в датчик Холла, установленный вне зоны потока среды.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны измерения: | 5 - 30...50 - 750 л/мин воды |
| Класс точности: | ± 2.5% от диапазона |
| Рабочая температура: | макс. 80 °С |
| Температура окружающей среды: | макс. 80 °С |
| Максимальное рабочее давление: | PN 40/20 °С |
| Максимальные потери давления: | PN 16 (DPE-1200W) DPE- 05: 0.05 бар |
| Класс защиты: | DPE- 10, DPE- 15: 0.03 бар DPE- 20: 0.04 бар DPE- 25: 0.02 бар DPE- 30: 0.01 бар IP65 (Международная классификация |
| Материалы конструкции: Корпус: |
степеней защиты) алюминий, бронза |
| Уплотнения: | нержавеющая сталь 1.4581 алюминий, бронза, исполнение: NBR |
| Колесо турбинки: | нержавеющая сталь, исполнение: FPM PVDF (поливинилиденфторид) |
| Ось: | твердый сплав |
| Подшипник: | сапфир |
| Измерительная электроника | |
| Частотный выход | |
| Питание: | 12 - 28 В постоянного тока |
| Потребляемая мощность: | 10 мА |
| Импульсный выход: | PNP, разомкнутый коллектор, макс. 25 мА |
| Электрическое присоединение: | штекерный разъем M12x1 |
| Частотный выход с делителем частоты | |
| Питание: | 24 В постоянного тока ± 20% |
| Потребляемая мощность: | 15 мА |
| Импульсный выход: | PNP, разомкнутый коллектор, макс. 25 мА |
| Электрическое присоединение: | штекерный разъем M12x1 |
| Коэффициент деления: | 1...1/128, заводская настройка |
| Аналоговый выход (опция: съемный дисплей) | |
| Питание: | 24 В постоянного тока ± 20% |
| Выход: | 0 - 20 мА или 4-20 мА, двухпроводная или трехпроводная схема |
| Полное сопротивление нагрузки: | 500 Q |
| Электрическое присоединение: | штекерный раззъем M12x1 или DIN 43 650 |
| Опция: | съемный дисплей (только для разъема DIN 43 650 и выхода 4 - 20 мА) |
| Компактная электроника | |
| Дисплей: | трехзначный светодиодный индикатор LED |
| Аналоговый выход: | (0)4 - 20 мА, настраиваемый, макс. 500 Q |
| Коммутационные выходы: | 1 (2) полупроводник PNP или NPN, заводская настройка |
| Работа контактов: | контакт N/C N/O с программируемой частотой |
| Элементы настройки: | 2 кнопки |
| Питание: | 24 В постоянного тока ± 20%, трехпроводная схема, примерно 100 мА |
| Электрическое присоединение: | штекерный разъем M12x1 |
| Стрелочный индикатор с аналоговым выходом | |
| Корпус: | алюминий |
| Дисплей: | магнитоэлектрический измерительный прибор, дисплей 240° |
| Питание: | 24 В постоянного тока ± 20% |
| Выход: | 0 - 20 мА или 4 - 20 мА, трехпроводная схема |
| Максимальная нагрузка: | 250 Q |
| Электрическое присоединение: Электроника ADI | штекерный разъем M12x1 |
| Дисплей: | гистограмма, 3.5-значный цифровой или комбинированный дисплей, пакетная система |
| Аналоговый выход: | 4 -20 мА |
| Два коммутационных выхода: | релейные/переключающие контакты макс. 115/230 В переменного тока, 5 A активной нагрузки макс. 30 В постоянного тока/ 5 A или 2 разомкнутых коллектора 5 - 50 В постоянного тока, !общ = 50 мА |
| Элементы настройки: | 3 кнопки |
| Питание: | 230 / 115 / 48 / 24 В переменного тока, 24 В постоянного тока |
| Электрическое присоединение: | Подключаемая с помощью PG (пиролитический графит) кабельного сальника съемная клеммная колодка |
Габаритные размеры

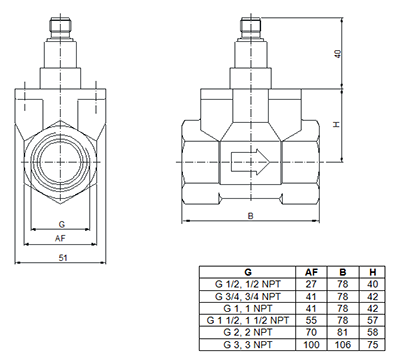

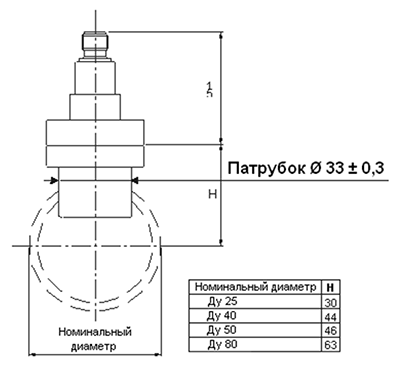

Модель: DPE-..W.. (с приварным патрубком)
Модель: DPE-..L3.. / DPE-..F.. (с аналоговым выходом)

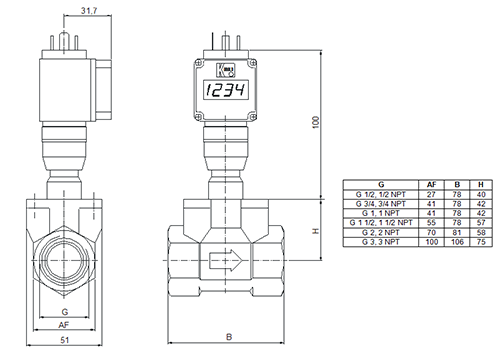

Модель: DPE-..L4.. (с аналоговым выходом и поставляемым по заказу съемным дисплеем)
Model: DPE-..C.. (с компактной электроникой)

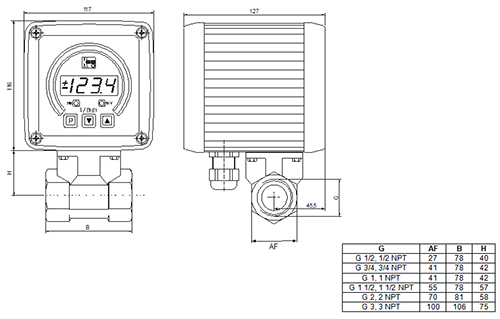

Model: DPE-..B.., ..D.., ..K.., ..A.. (с электроникой ADI)

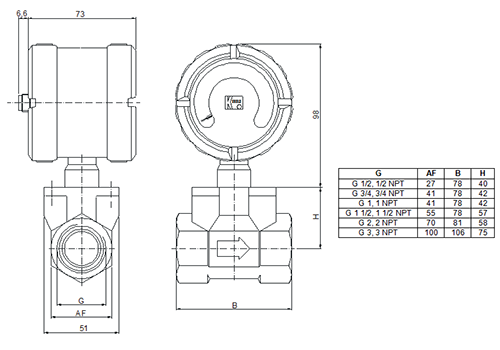

Model: DPE-..Z.. (с стрелочным индикатором)
Коды заказа
(Пример: DPE-1105 G4 F300)
| С трубопроводной арматурой | Измерительная электроника Частотный выход ..F300= Частотный выход, штекерный разъем M12x1 ..F320= Частотный делитель 1:2, штекерный разъем M12x1 ..F340= Частотный делитель 1:4, штекерный разъем M12x1 ..F390= Частотный делитель 1…1/128, штекерный разъем M12x1 Аналоговыйвыход ..L303= 0-20 мА выход, трехпроводная схема, штекерный разъем M12x1 ..L342= 4-20 мА выход, двухпроводная схема, штекерный разъем M12x1 ..L343= 4-20 мА выход, трехпроводная схема, штекерный разъем M12x1 ..L442= 4-20 мА выход, двухпроводная схема, разъемное соединение DIN 43 650 Компактная электроника* ..C30R= светодиодный дисплей, 2 x разомкнутых коллектора, PNP, штекерный разъем M12x1 ..C30M= светодиодный дисплей, 2 x разомкнутых коллектора, NPN, штекерный разъем M12x1 ..C34P= светодиодный дисплей, 4-20 мА, 1 x разомкнутый коллектор, PNP, штекерный разъем M12x1 ..C34N= светодиодный дисплей, 4-20 мА, 1 x разомкнутый коллектор, NPN, штекерный разъем M12x1 Стрелочный дисплей, 240°* ..Z300= 240° стрелочный дисплей, 0-20 мА, штекерный разъем M12x1 ..Z340= 240° стрелочный дисплей, 4-20 мА, штекерный разъем M12x1 Электроника ADI* |
||||||||||
| Диапазон измерения макс. 3 м/с |
Расход жидкости макс. 10 м/с |
Модель | Присоединение | ||||||||
| (л/мин воды) |
Прибл. частота (Гц) от диапазона |
(л/мин воды) | Материалалюминий, бронза |
Материал нерж. сталь |
Стандартная гаечная резьба | Специальная гаечная резьба | |||||
| 5-30 | 80 | 100 | DPE-1105.. | DPE-1205.. | ..G4..= G 1/2 | ..N4..= 1/2 NPT | |||||
| 10-50 | 80 | 180 | DPE-1110.. | DPE-1210.. | ..G5..= G 3/4 | ..N5..= 3/4 NPT | |||||
| 20-80 | 65 | 230 | DPE-1115.. | DPE-1215.. | ..G6..= G 1 | ..N6..= 1 NPT | |||||
| 25-250 | 140 | 600 | DPE-1120.. | DPE-1220.. | ..G8..= G 1 1/2 | ..N8..= 1 1/2 NPT | |||||
| 30-350 | 135 | 1000 | DPE-1125.. | DPE-1225.. | ..G9..= G 2 | ..N9..= 2 NPT | |||||
| 50-750 | 110 | 1600 | DPE-1130.. | DPE-1230.. | ..GB..= G 3 | ..NB..= 3 NPT | |||||
|
С приварными патрубками не применяются с компактной или ADI электроникой |
|||||||||||
| Диап. измер. (м/с) |
Прибл. частота (Гц) при макс. значении |
Макс. расход (м/с) |
Модель | Присоединение для труб с номинальным диаметром ..W6.. = Ду 25 ..W8..= Ду 40 / Ду 50 ..WB.. = Ду 80 |
|||||||
| Материал алюминий, бронза | Материалнерж. сталь | Дисплей | Питание | Выход | Контакты | ||||||
| 0-3 | 65 (при Ду 25) 140 (при Ду 40) 135 (при Ду 50) 110 (при Ду 80) |
10 | --- | DPE-1200.. | B..= гистограмма D..= цифровой K..= гистограмма/ цифровой дисплей A..= пакетная система |
..0= 230 Впер.тока ..4= 115 Впер.тока ..1= 48 Впер.тока ..2= 24 Впер.тока ..3= 24 Впост.тока |
..0= отсутст. ..F= делимая частота** ..1= 0-10 В ..2= 0-20 мА ..4= 4-20 мА |
..0= отсутствует ..2= 2 перекл. контакта ..6= 2 разомкн. коллектора |
|||
*Указывайте направление потока в письменной форме. **Только для электроники ADI-K
Комплект поставки
Стандартный комплект поставки включает:
- Расходомер турбинного типа модели: DPE-...
- Инструкцию по эксплуатации
